Наша компания занимается разработками в области силовой и высоковольтной электроники более 25 лет. За это время нашими специалистами накоплен богатейший опыт, который позволяет создавать надежные системы со стабильными выходными характеристиками для различных применений. Основная наша специализация – разработка и производство рентгеновских питающих устройств с выходным напряжением до 140кВ и мощностью до 30кВт.
Также наша компания выпускает различные источники высокого напряжения малой и средней мощности. Полярность напряжения устанавливается по запросу. В зависимости от настроек и нагрузки источники могут работать как в режиме стабилизации выходного тока, так и в режиме стабилизации выходного напряжения. Переключение режимов происходит автоматически. Каждый высоковольтный источник имеет защиту от перенапряжения, короткого замыкания в нагрузке, разрыва нагрузки и превышения тока в нагрузке, интерфейс для удаленного контроля за выходными параметрами. В линейке представлены устройства мощностью до 1500Вт и напряжением до 40кВ. Корпуса изготовлены из алюминия толщиной 1мм и окрашены порошковой эмалью. Разнообразие конструктива и выходных характеристик позволит Вам выбрать источник, максимально подходящий для решения поставленных задач.
Все источники проходят 100% выходной контроль по разработанной под каждую конкретную модель методике. Для производства высоковольтных обмоток трансформаторов у нас имеется собственный намоточный участок. Намотка выполняется способом "универсаль" и производится на автоматических намоточных станках. Такой тип намотки позволяет снизить паразитную выходную емкость, увеличивая КПД высоковольтного источника, и обеспечивает одинаковое межвитковое напряжение по всей высоте обмотки. Использование автоматических станков обеспечивает исключительную технологичность, повторяемость и надёжность изделий.
Гарантия на всю линейку продукции — 12 месяцев со дня продажи при условии соблюдения норм и правил хранения и эксплуатации.
Более притягательная цена по сравнению с аналогичной продукцией остальных производителей обуславливается несколькими факторами:
-
Небольшие накладные расходы. Весь цикл производства расположен в пределах новосибирского Академгородка. Здесь производятся печатные платы, корпуса, а также запайка электронных компонентов. На собственных площадях мы производим высоковольтные трансформаторы и умножители напряжения, а также проводим окончательную сборку и проверку источников. Близкое расположение изготовителей необходимых комплектующих к тому же обеспечивает минимальные сроки производства. Например, сроки производства печатных плат составляют 3-14 календарных дней.
-
Технологичность. Использование автоматической намотки высоковольтных трансформаторов, применение конструктива собственной разработки и максимально возможное использование электронных комплектующих для поверхностного монтажа позволяет существенно снизить стоимость производства и одновременно увеличить надежность, исключив человеческий фактор.
-
Объем производства. В зависимости от модели мы выпускаем десятки, сотни и тысячи экземпляров в год.
Применение высоковольтных источников.
За прошедшие годы было разработано множество моделей высоковольтных источников для различных сфер применения.
В том числе:
- получение рентгеновского излучения
- спектрометрия
- зарядка конденсаторов
- накачка лазеров
- питание ФЭУ
- питание электронно-лучевого вакуумного испарителя
- с нестандартными характеристиками для исследовательских лабораторий
- очистка и обеззараживание воздуха и жидкостей с помощью:
- электростатики
- холодной плазмы
- горячей плазмы
Используя накопленный опыт, мы разработаем и изготовим высоковольтные источники специально для Вас, с требуемыми характеристиками и, по возможности, размерами. Количество – от одного экземпляра.
Просто отправьте заявку с описанием конечного продукта, и мы обязательно придем к соглашению.
Заявки можно присылать:
по электронной почте
тел.:
моб. тел. (WhatsApp):
630060. г.Новосибирск, ул.Зеленая Горка, д.1.
>> Наши заказчики <<
Выпускаемая продукция
Функциональные аналоги Spellman
Высоковольтные источники питания малой и средней мощности
Рентгеновские питающие устройства
Высоковольтные источники прочие
Производство
Продукция
>> Новинка <<

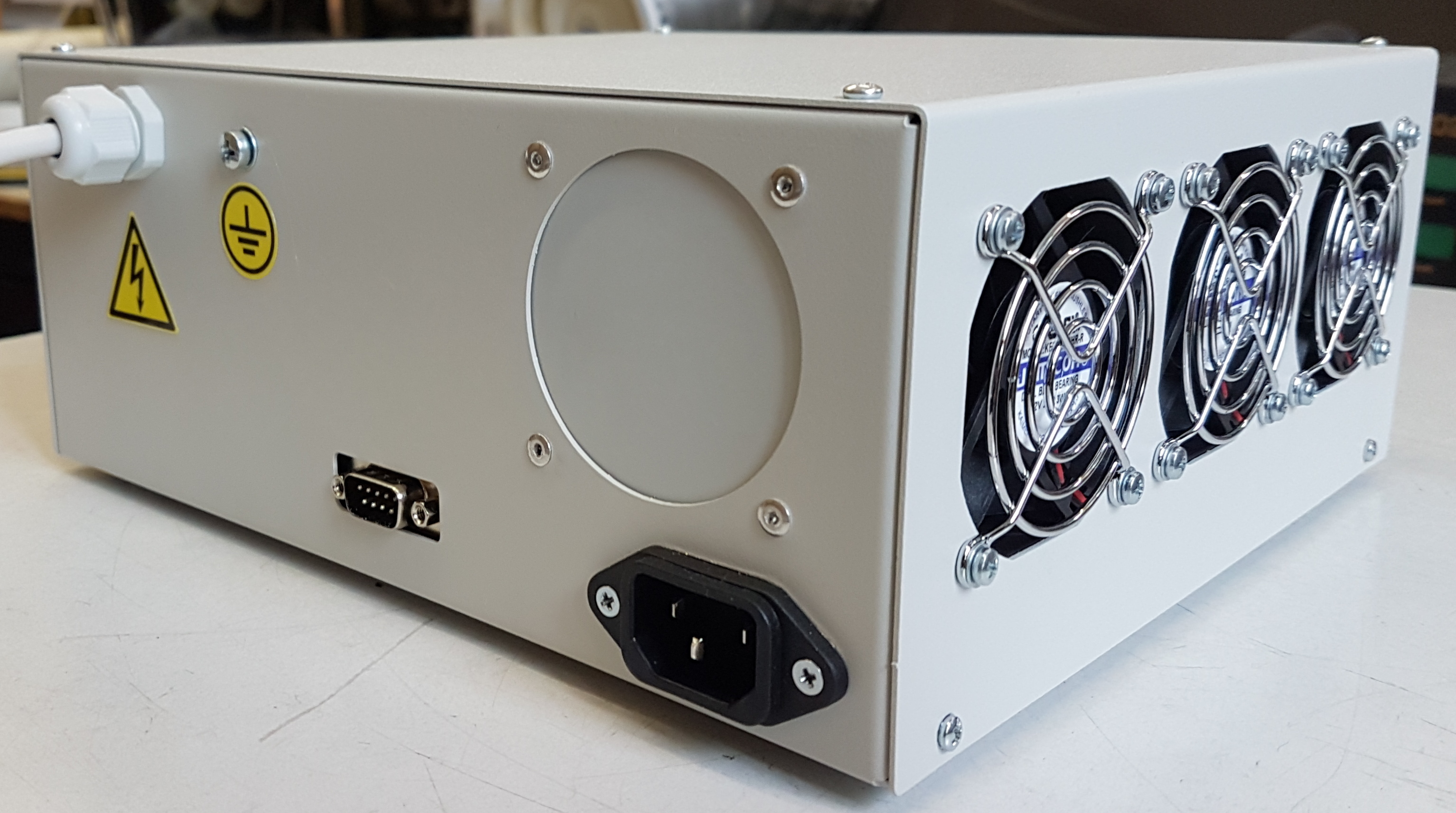

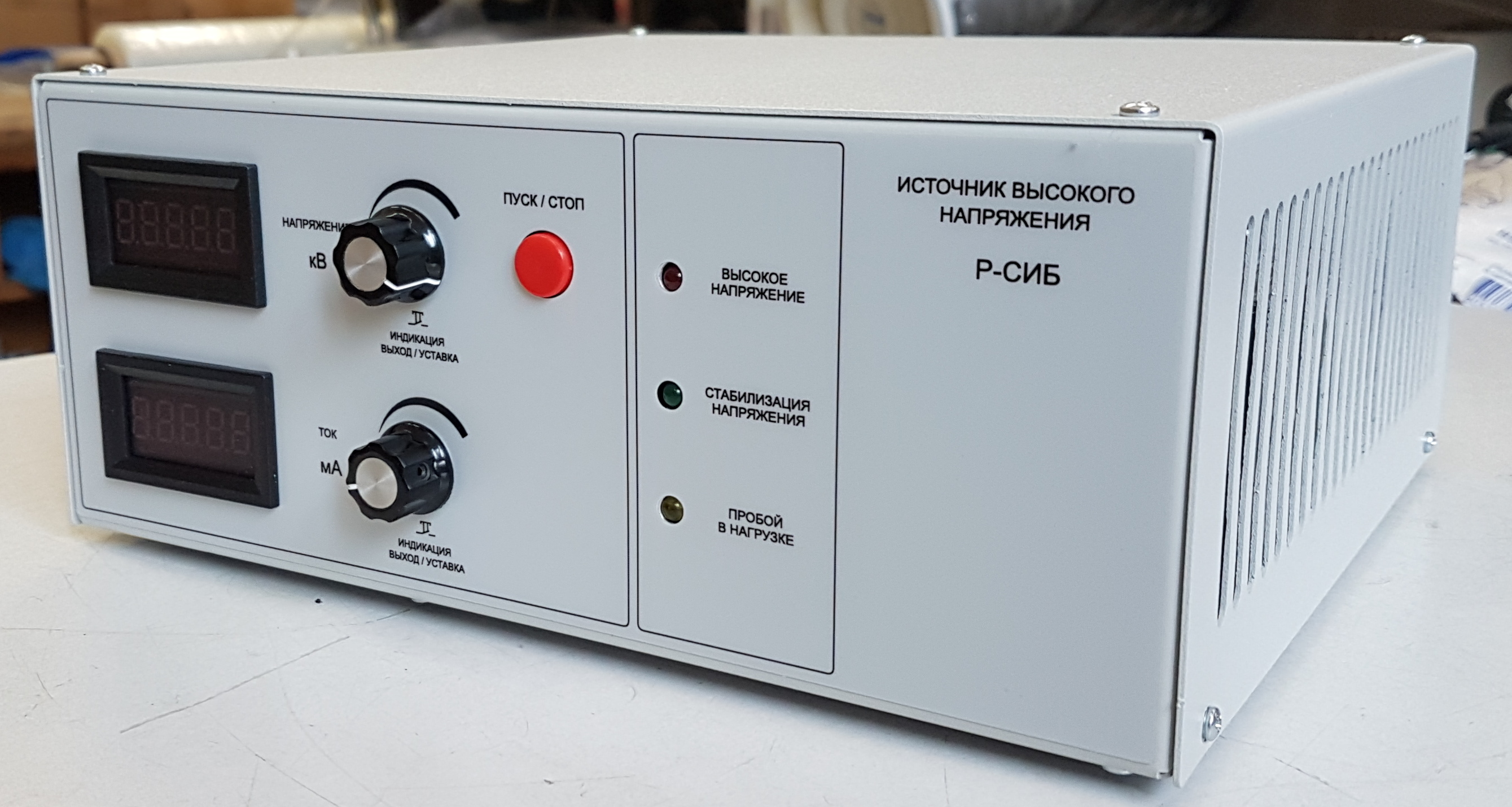

На базе ИВН-10 и ИВН-24 разработан лабораторный источник высокого напряжения с цифровым управлением.
Для ручной регулировки выходных параметров используются энкодеры. Разрядность формирователя опорных напряжений 10 бит. Значения выходных параметров отображаются на светодиодных индикаторах. Количество знаков - 5, высота знаков - 9мм.
Для удаленной работы присутствует интерфейс RS-485 . Обмен данными производится по протоколу MODBUS RTU.
Описание работы и протокола здесь
В маркировке добавляется буква "Ц" .
Например, ИВН-24ПЦ-12-30 - Источник Высокого Напряжения Положительной полярности с Цифровым управлением 12кВ 30мА.
Максимальная выходная мощность для ИВН-24Ц 1000Вт, для ИВН-10Ц 1500Вт

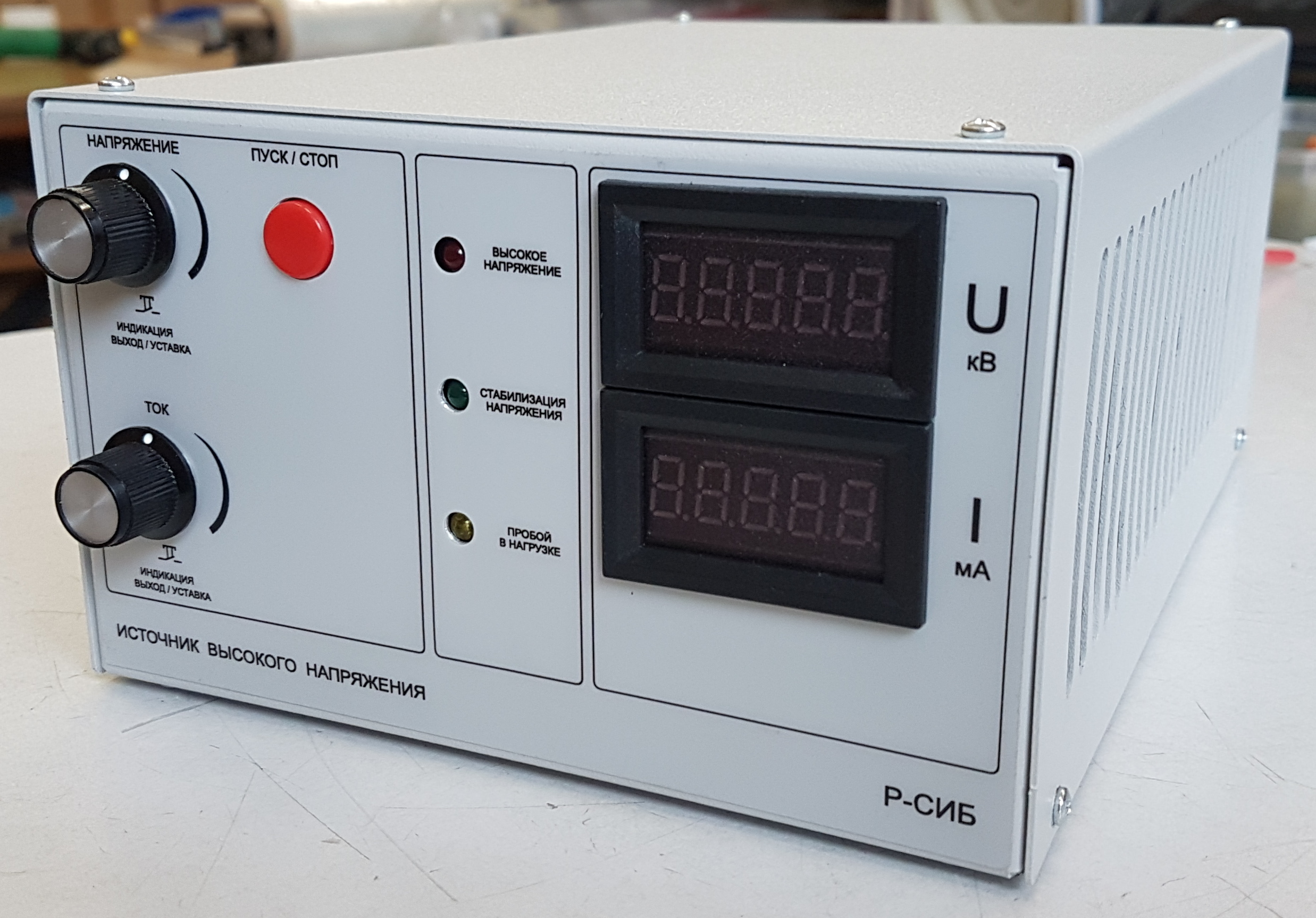

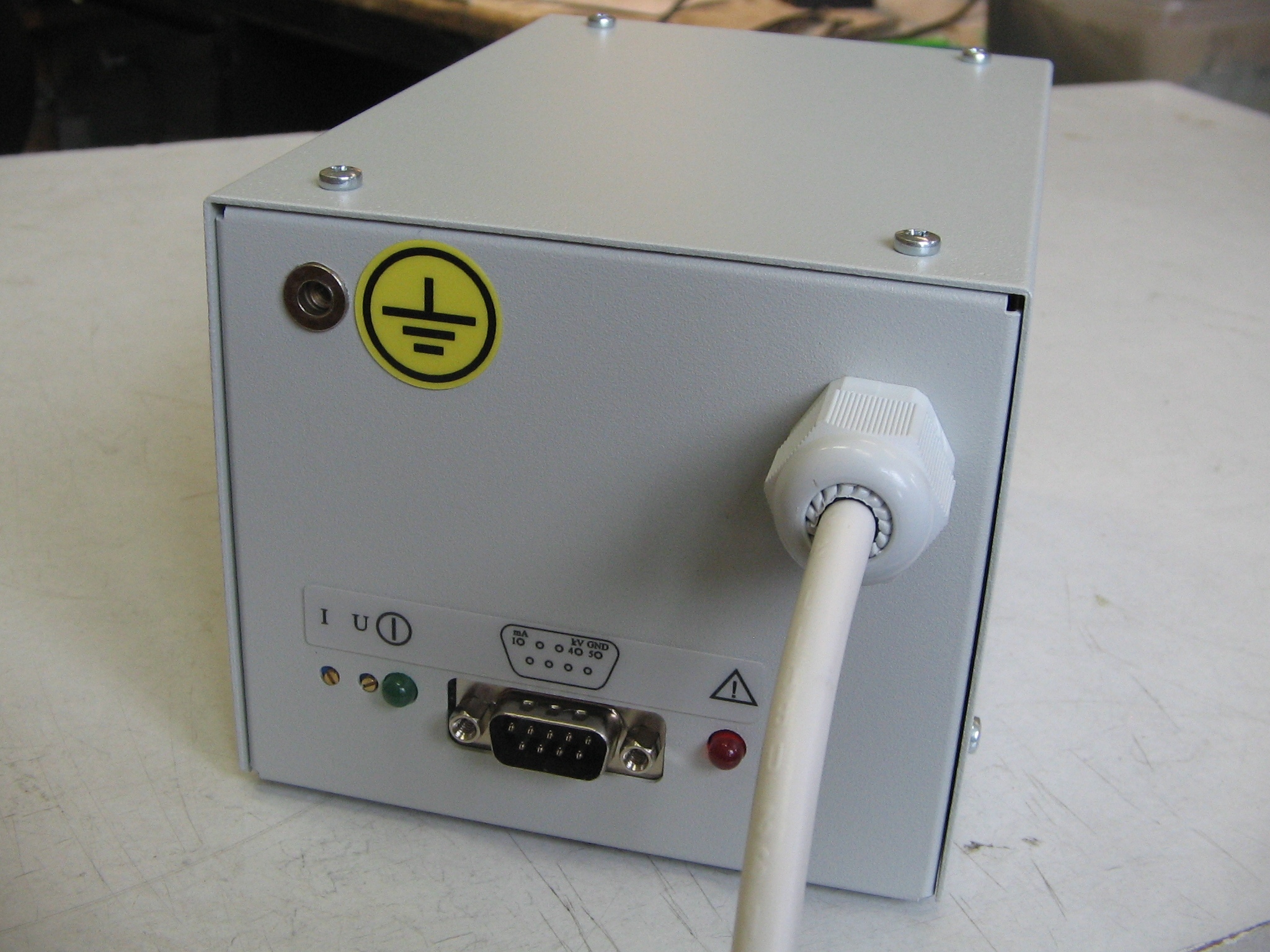

Внешний вид источников:
Функциональные аналоги Spellman
|

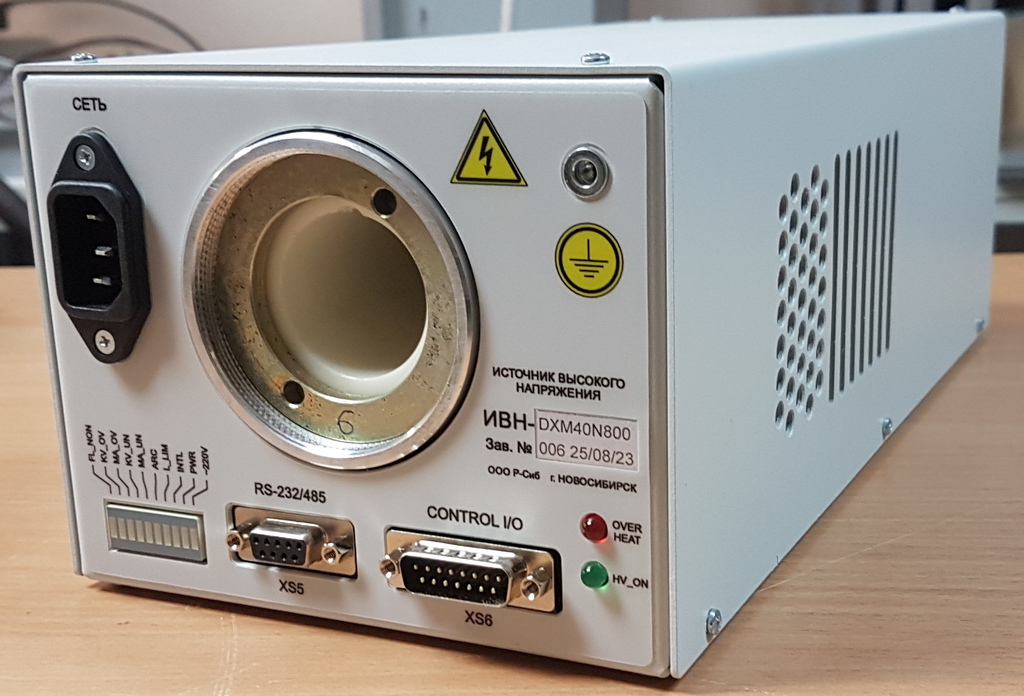

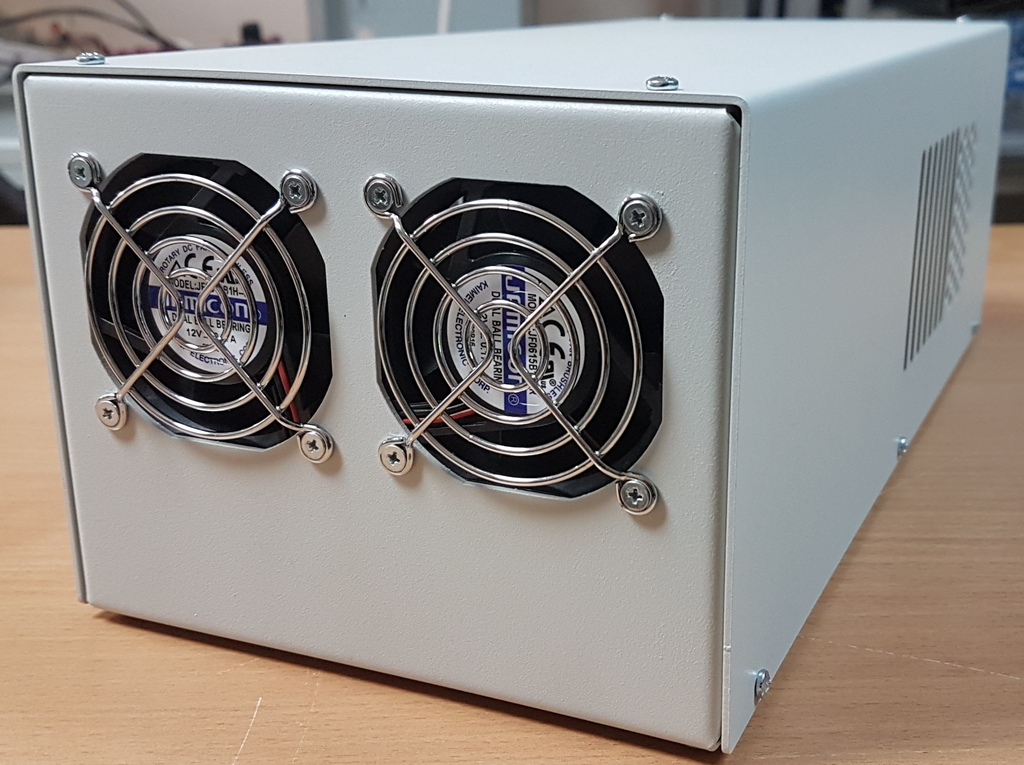

ИВН-DXM40N800
Устройство является функциональным аналогом высоковольтного источника Spellman DXM40N600.
Максимальное выходное напряжение |
-40 кВ |
Максимальный выходной ток эмиссии |
20 мА |
Максимальный выходной ток накала |
6 А |
Тип высоковольтного разъема |
СА-1 |
Интерфейс управления |
RS-232 ( опц. RS-485 полудуплекс) |
Протокол управления |
MODBUS-RTU |
Шаг изменения выходного напряжения |
4 В |
Шаг изменения тока эмиссии |
0.02 мА |
Входная сеть |
~220В 1 фаза. |
Паспорт ( pdf )
Протокол управления ( pdf )
Стоимость: 325 000 руб . |
|
|
Высоковольтные источники питания малой и средней мощности
Маркировка ИВН - 04П - 12 - 2
ИВН - Источник высокого напряжения
04 - Серия (тип конструктива)
П - Полярность (П - положительная, М - отрицательная)
12 - Максимальное выходное напряжение в кВ
2 - Максимальный выходной ток в мА
|

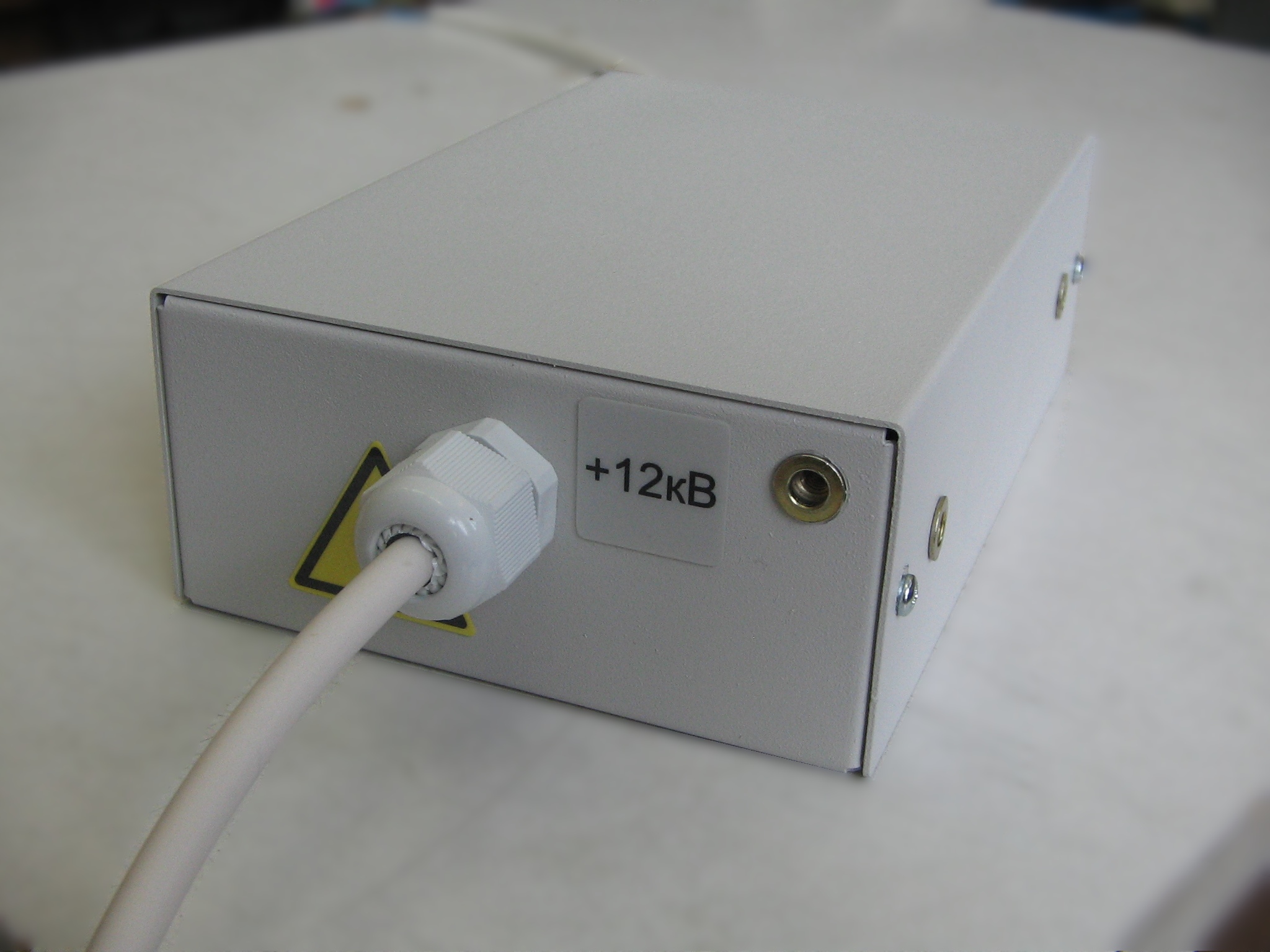

Источник высокого напряжения ИВН - 04
Габариты (ширина, высота, глубина) мм - 110х50х160
Выходная мощность, max - 30 Вт
Выходное напряжение, max - 15 кВ
Плоский корпус
Минимальная цена
Возможность дистанционного контроля выходных параметров |
|

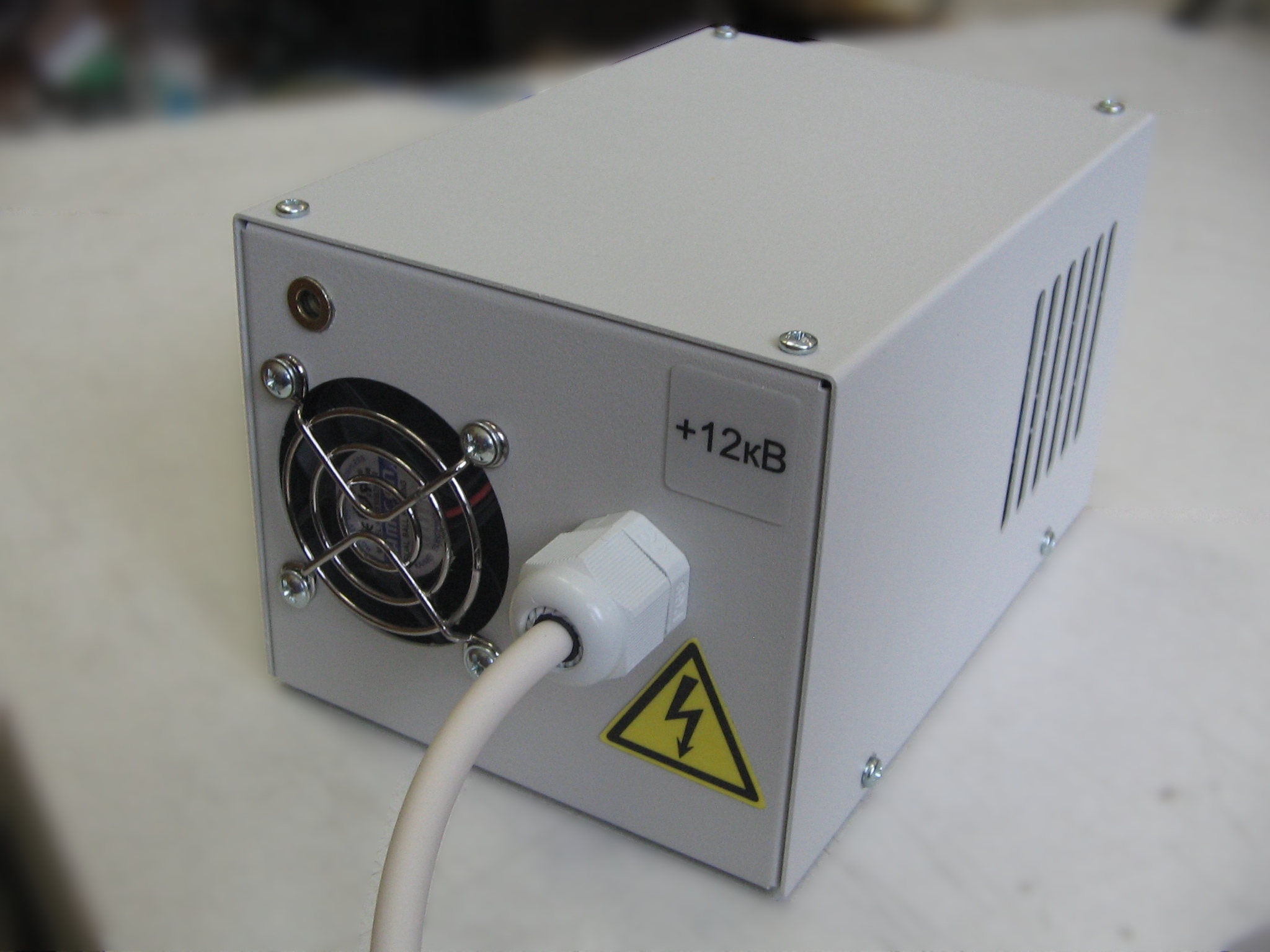

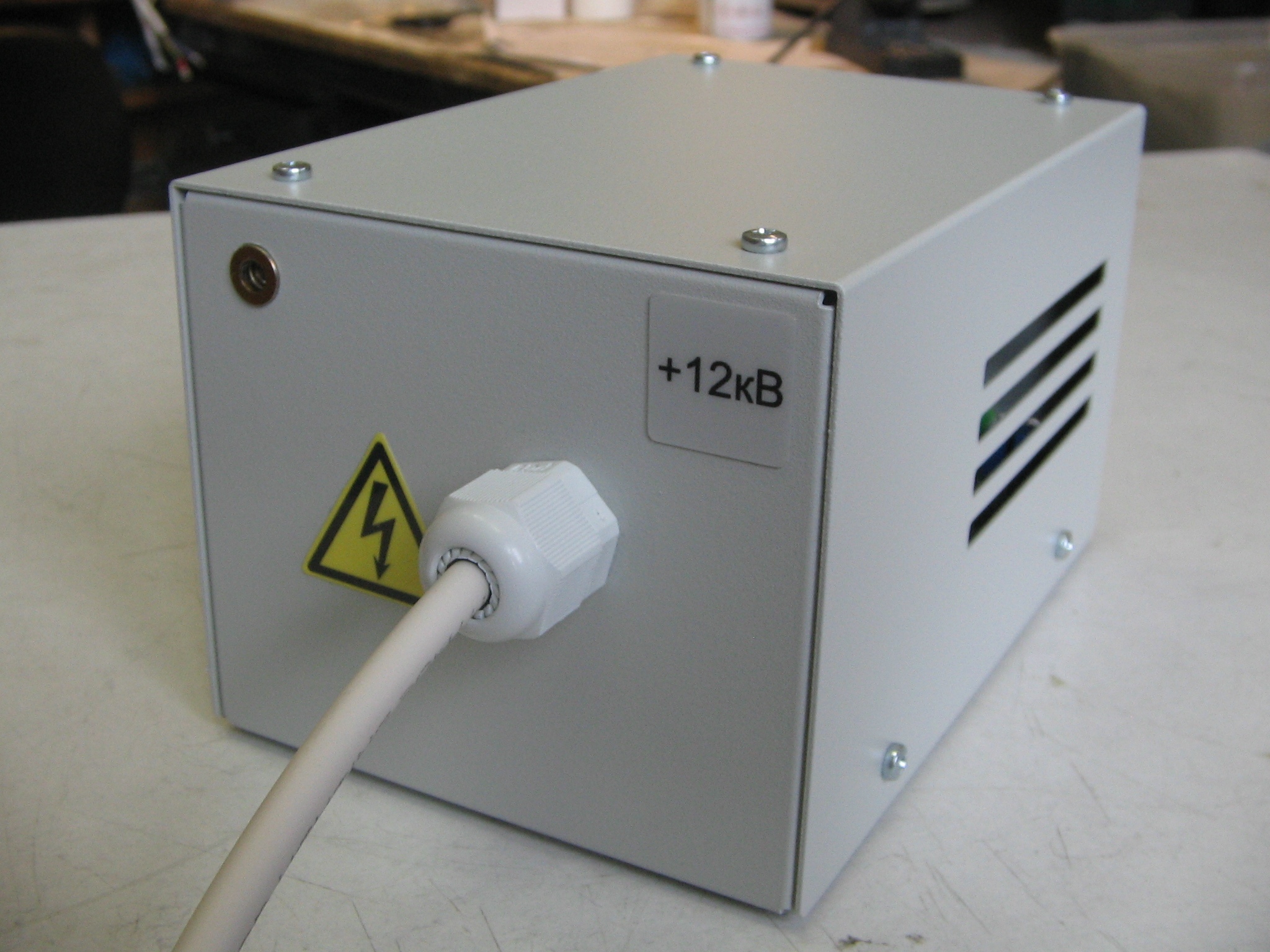

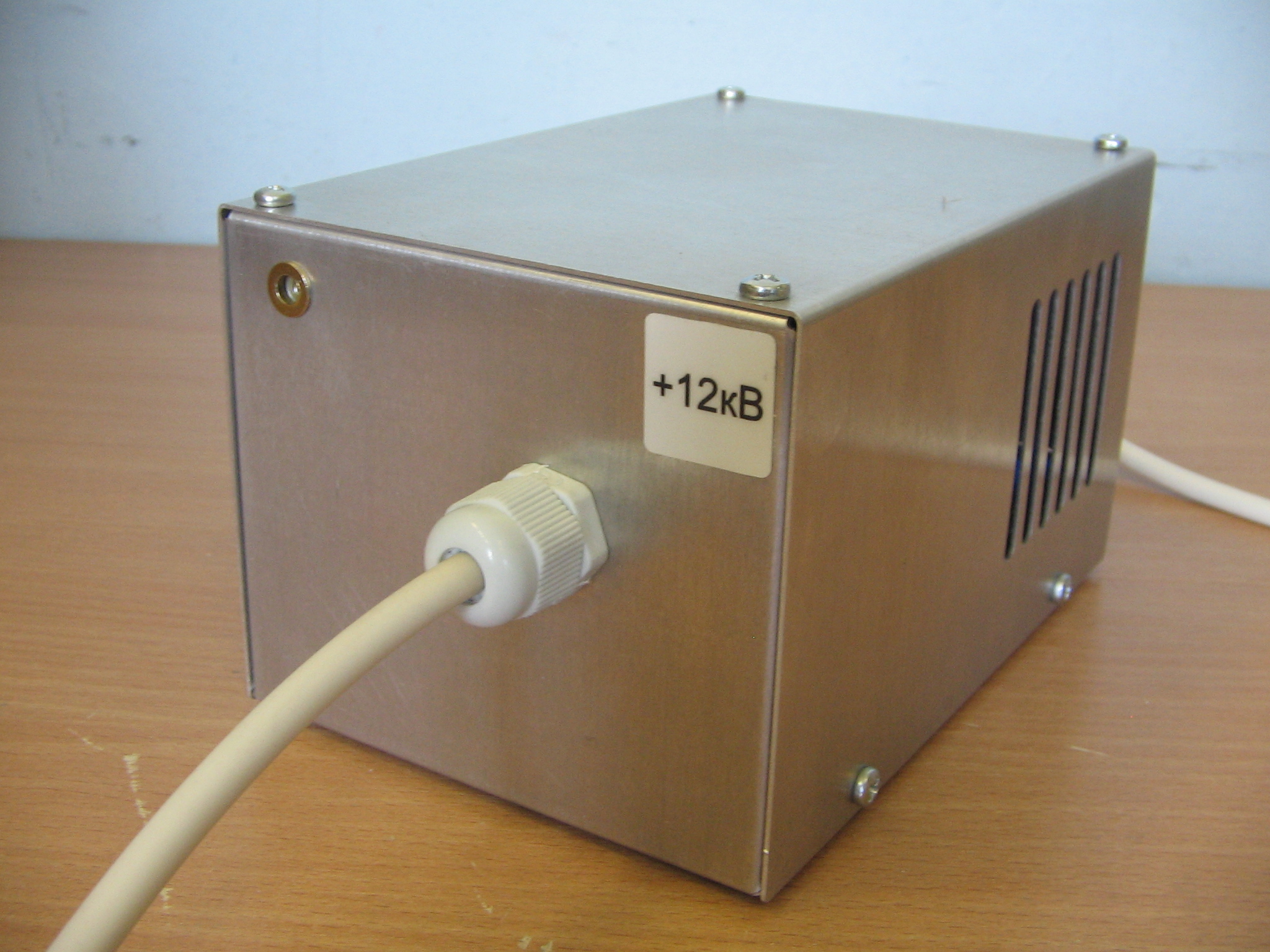

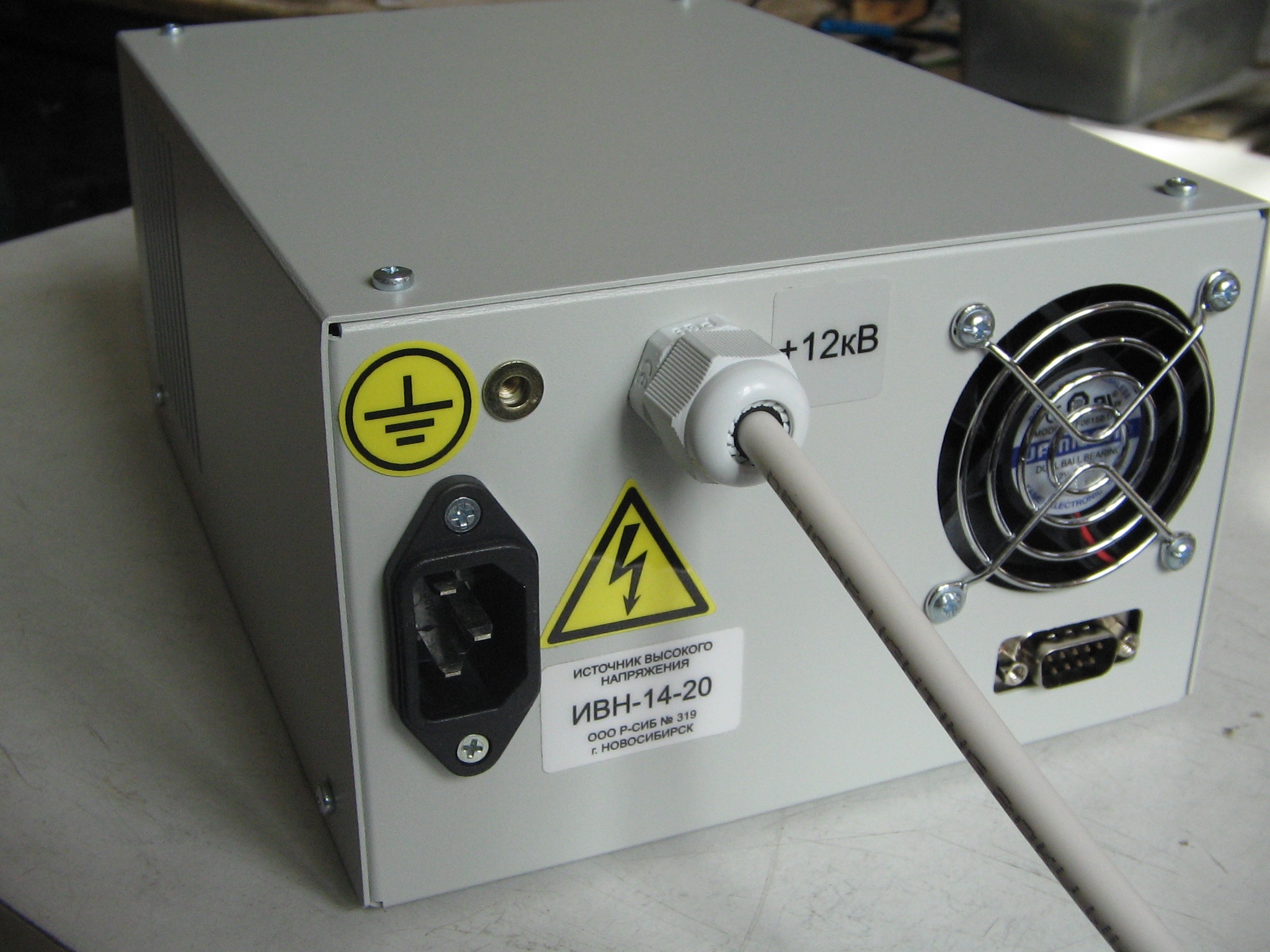

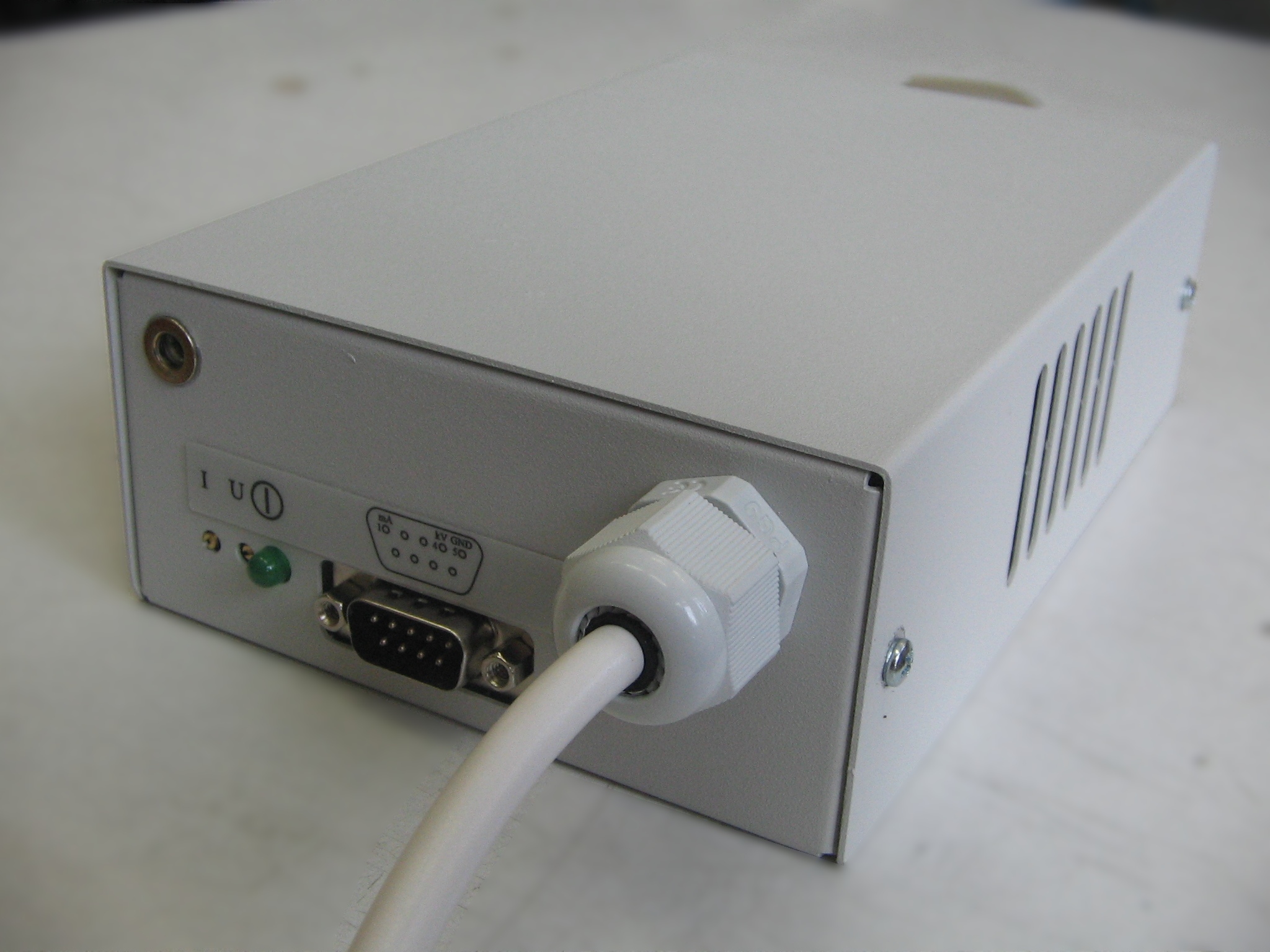

Источник высокого напряжения ИВН - 14
Габариты (ширина, высота, глубина) мм - 110х100х155
Выходная мощность, max - 150 Вт
Выходное напряжение, max - 25 кВ
При мощности свыше 40Вт устанавливается вентилятор принудительного охлаждения
Минимальная цена
Возможность дистанционного контроля выходных параметров |
|

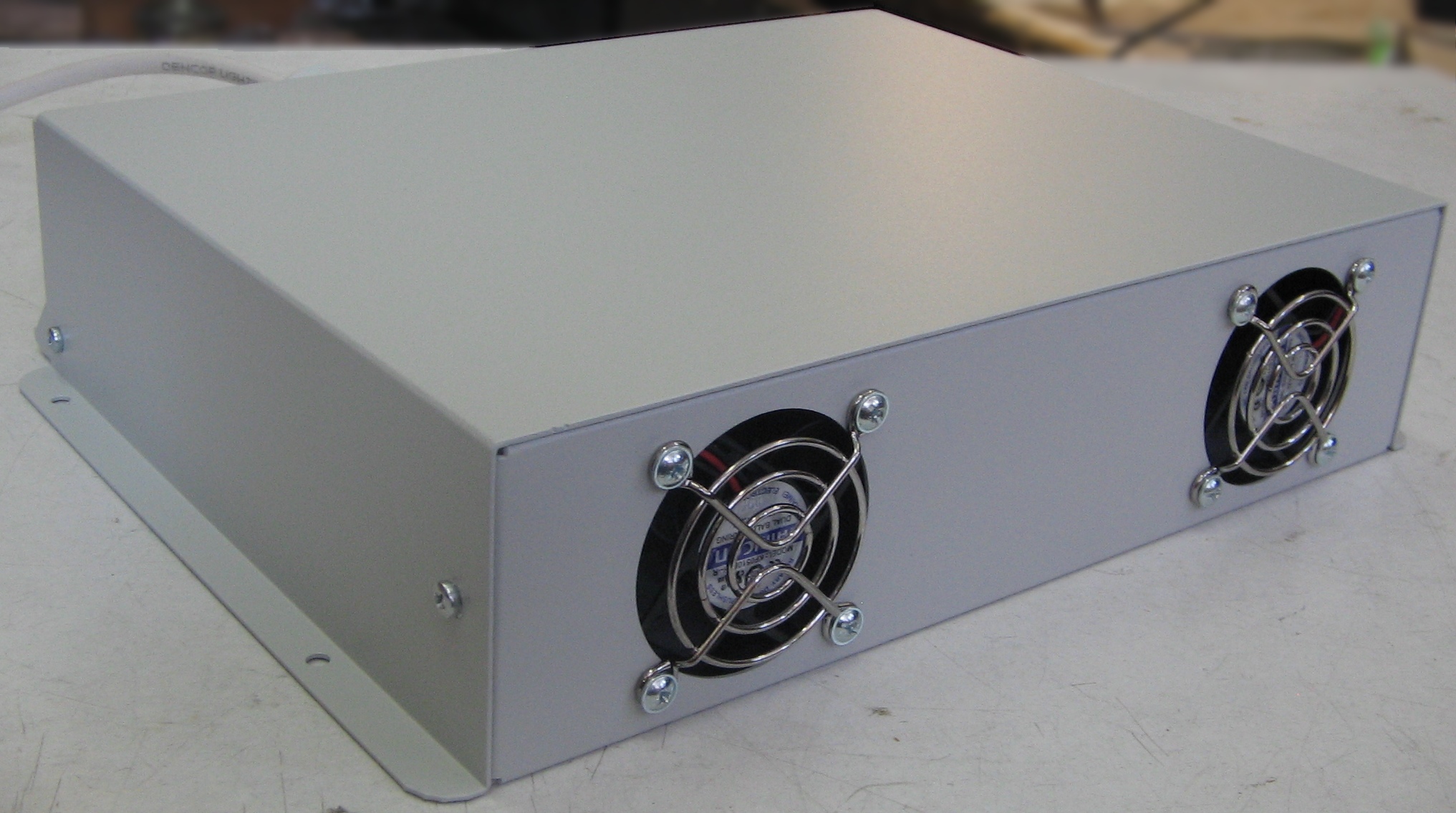

Источник высокого напряжения ИВН - 24
Габариты (ширина, высота, глубина) мм - 165х105х230
Выходная мощность, max - 1050 Вт
Выходное напряжение, max - 40 кВ
При мощности свыше 600Вт устанавливается дополнительный вентилятор принудительного охлаждения
Возможность дистанционного включения и управления с помощью опорных напряжений
Возможность дистанционного контроля выходных параметров |
|

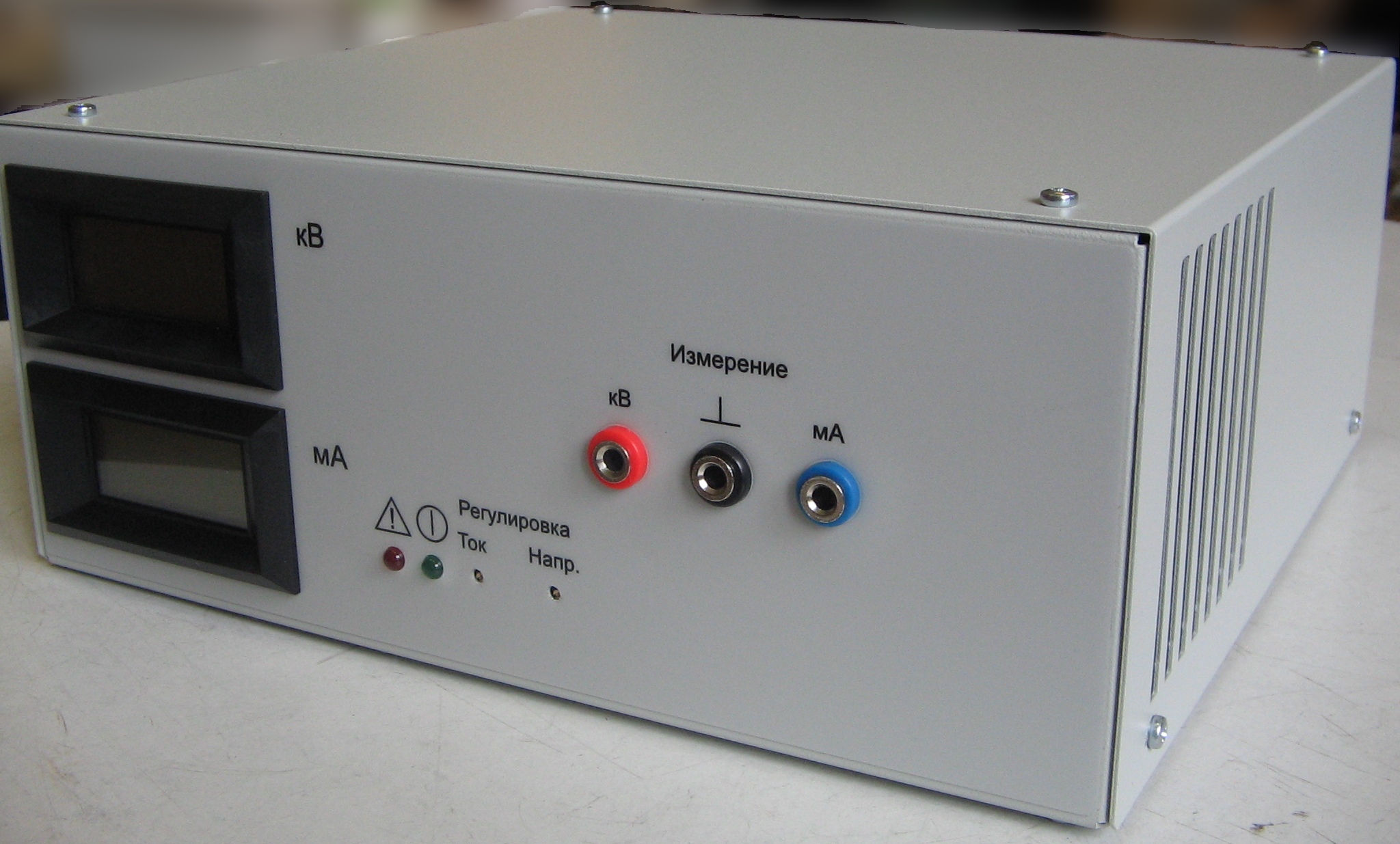

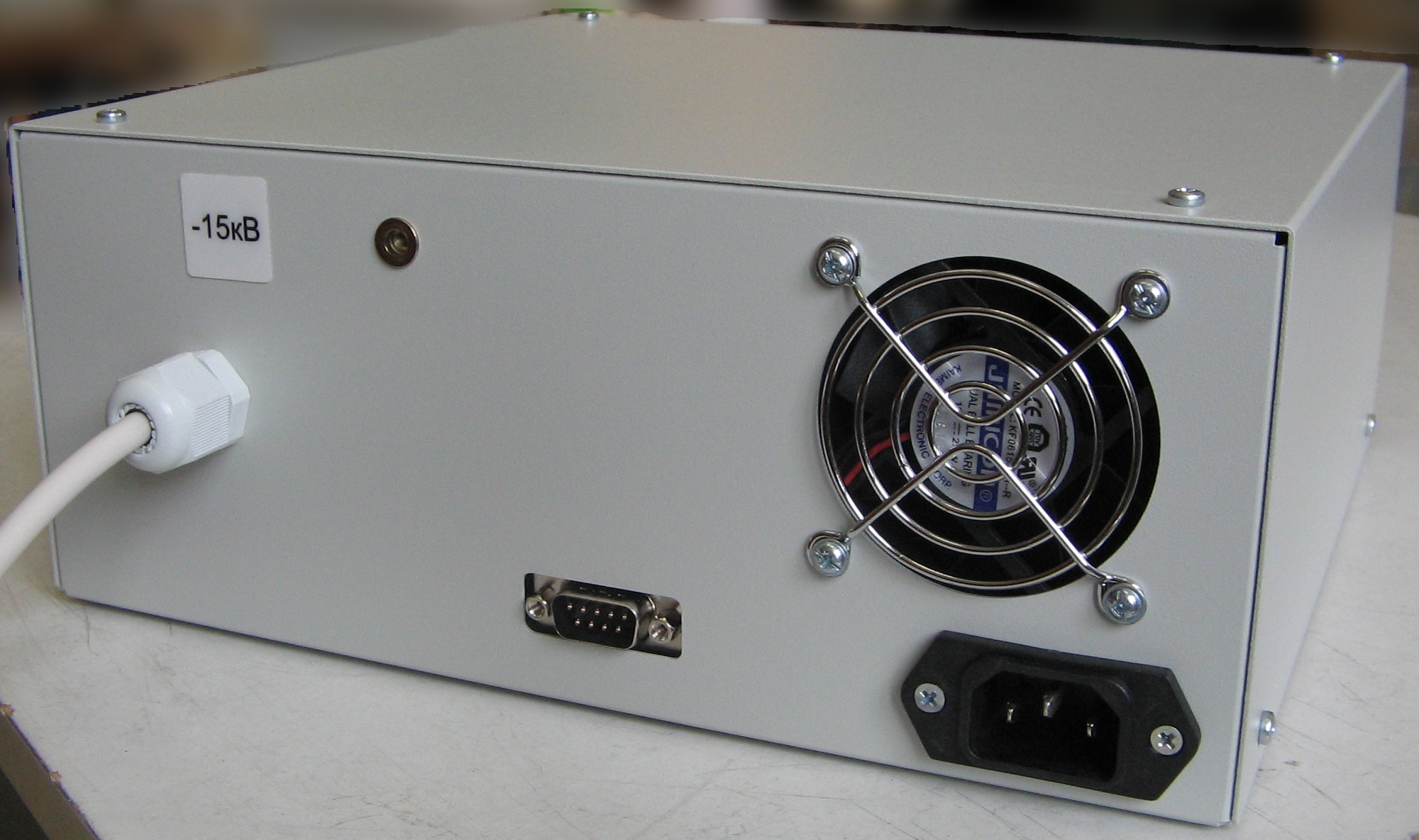

Источник высокого напряжения регулируемый ИВН - 10
Габариты (ширина, высота, глубина) мм - 250х105х230
Выходная мощность, max - 1500 Вт
Выходное напряжение, max - 40 кВ
При мощности свыше 600Вт устанавливается дополнительный вентилятор принудительного охлаждения
Возможность дистанционного включения и управления с помощью опорных напряжений
Возможность дистанционного контроля выходных параметров
Наличие индикации выходных параметров и (опционально) многооборотных переменных резисторов для их оперативной регулировки |
|

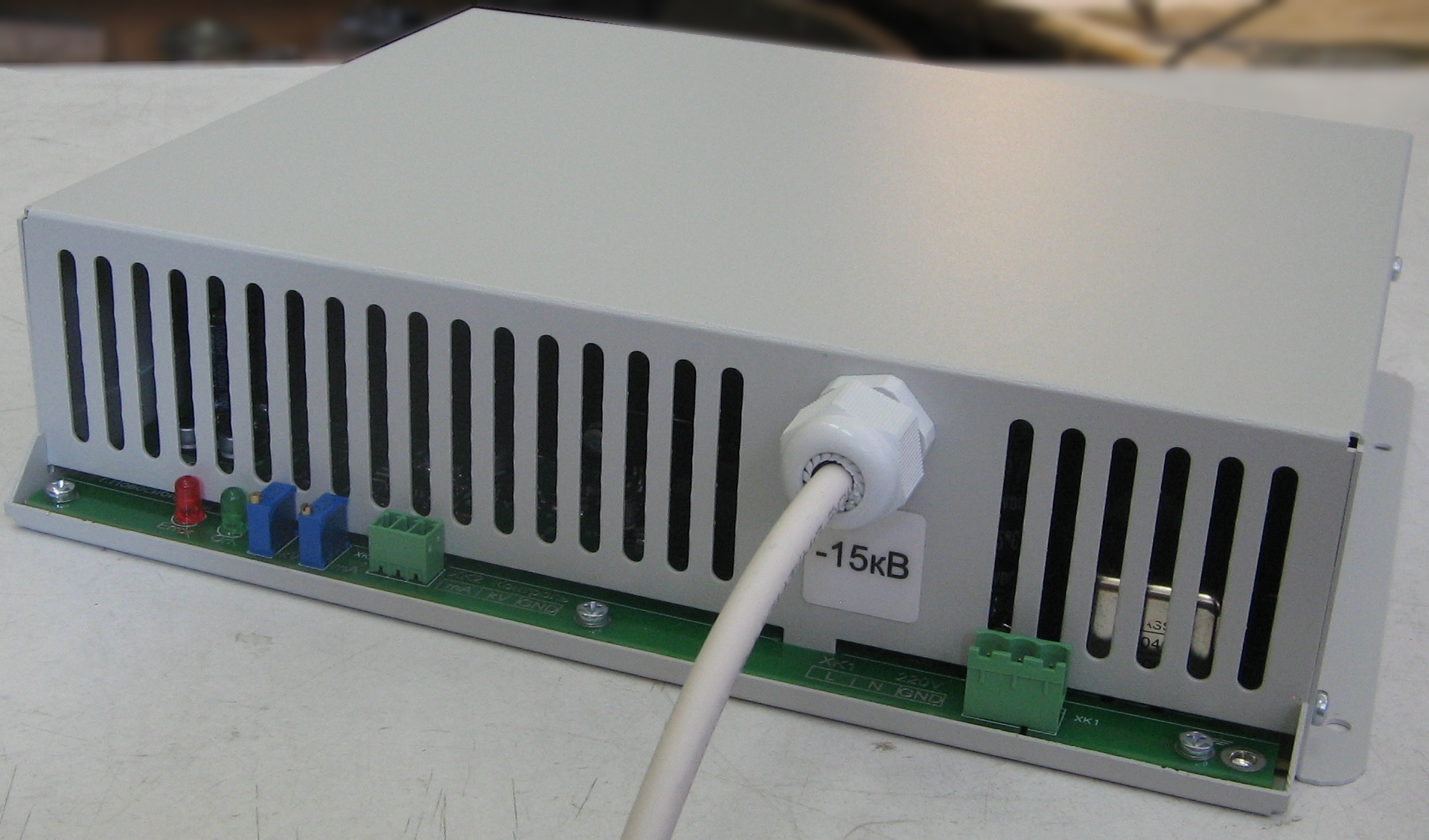

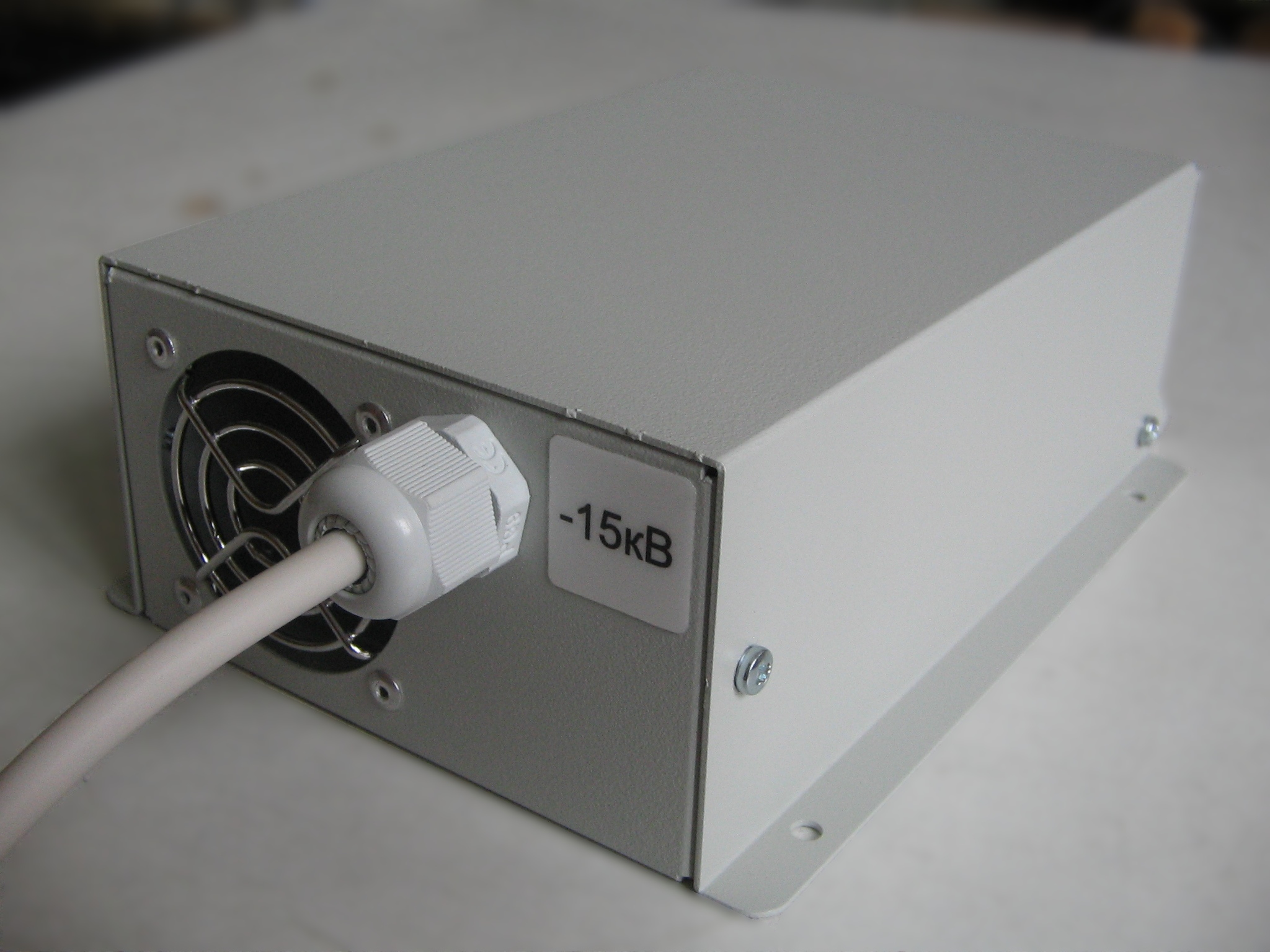

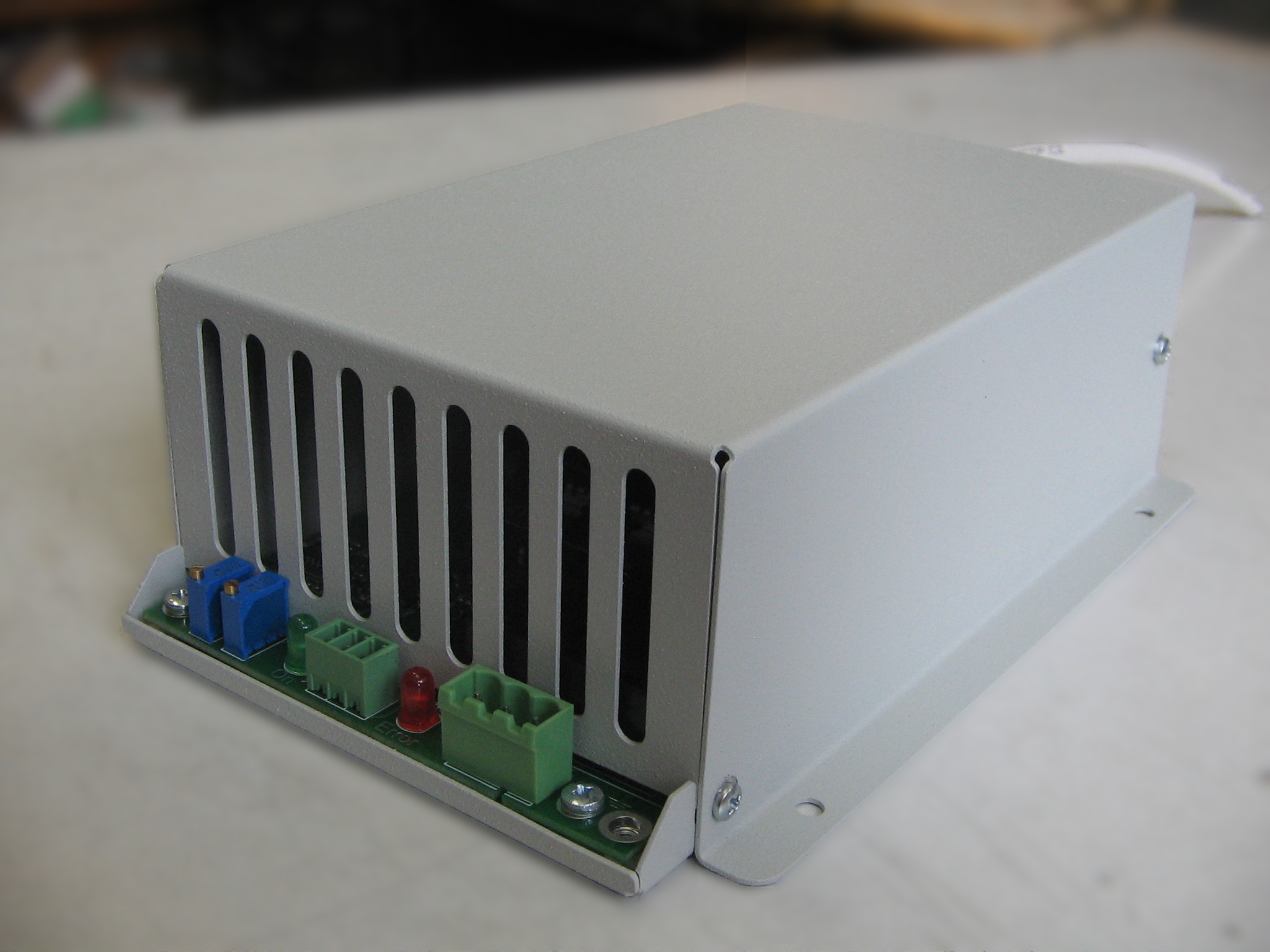

Источник высокого напряжения ИВН - 17
Габариты (ширина, высота, глубина) мм - 127х60х180
Выходная мощность, max - 150 Вт
Выходное напряжение, max - 25 кВ
Плоский корпус
Возможность дистанционного контроля выходных параметров |
|
Источник высокого напряжения ИВН - 27
Габариты (ширина, высота, глубина) мм - 260x60x205
Выходная мощность, max - 1050 Вт
Выходное напряжение, max - 25кВ
Плоский корпус
Возможность дистанционного контроля выходных параметров
|
Стоимость высоковольтных источников питания малой и средней мощности, руб (на 11 марта 2024г)
Для заказа вместо "х" следует указать требуемую полярность выходного напряжения: П - положительная, М - отрицательная
Представленная в таблице стоимость актуальна при сумме заказа свыше 100 000 руб.
Выделенные модели выпускаются серийно и, как правило, есть в наличии.
Базовое исполнение: регулировка параметров 25-тиоборотным подстроечным резистором Bournes, длина высоковольтного провода 25см, длина сетевого шнура ИВН-14 70см, разделка сетевого шнура под винтовую колодку.
|
12кВ |
15кВ |
25кВ |
30кВ |
40кВ |
2мА
|
ИВН-04П-12-2 |
11 100 |
|
|
|
|
|
|
|
|
|
|
ИВН-14П-15-2 |
18 800 |
ИВН-14П-25-2 |
27 000 |
|
|
|
|
3мА
|
ИВН-14П-12-3 |
10 600 |
|
|
|
|
ИВН-24х-30-3 |
60 900 |
ИВН-24х-40-3 |
99 200 |
|
|
|
|
|
|
ИВН-10х-30-3 |
66 900 |
ИВН-10х-40-3 |
105 200 |
10мА
|
ИВН-14П-12-10 |
23 100 |
ИВН-14П-15-10 |
28 900 |
ИВН-24х-25-10 |
62 250 |
ИВН-24х-30-10 |
81 300 |
ИВН-24х-40-10 |
140 400 |
|
|
ИВН-17М-15-10 |
31 800 |
ИВН-27х-25-10 |
69 600 |
|
|
|
|
|
|
ИВН-10х-15-10 |
39 800 |
ИВН-10х-25-10 |
66 250 |
ИВН-10х-30-10 |
88 300 |
ИВН-10х-40-10 |
146 400 |
20мА
|
ИВН-24х-12-20 |
41 250 |
ИВН-24х-15-20 |
51 600 |
ИВН-24х-25-20 |
117 650 |
ИВН-24х-30-20 |
143 750 |
ИВН-24х-40-20 |
211 600 |
|
|
ИВН-27х-15-20 |
56 700 |
|
|
|
|
|
|
ИВН-10х-12-20 |
47 250 |
ИВН-10х-15-20 |
57 600 |
ИВН-10х-25-20 |
123 650 |
ИВН-10х-30-20 |
149 750 |
ИВН-10х-40-20 |
217 600 |
30мА
|
ИВН-24х-12-30 |
51 900 |
ИВН-24х-15-30 |
66 800 |
ИВН-24х-25-30 |
178 150 |
ИВН-24х-30-30 |
204 000 |
|
|
|
|
ИВН-27х-15-30 |
70 400 |
|
|
|
|
|
|
ИВН-10х-12-30 |
57 900 |
ИВН-10х-15-30 |
72 800 |
ИВН-10х-25-30 |
184 150 |
ИВН-10х-30-30 |
210 000 |
|
|
60мА
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ИВН-10х-12-60 |
171 750 |
ИВН-10х-15-60 |
202 800 |
|
|
|
|
|
|
80мА
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ИВН-10х-12-80 |
202 900 |
ИВН-10х-15-80 |
232 700 |
|
|
|
|
|
|
100мА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ИВН-10х-12-100 |
224 900 |
ИВН-10х-15-100 |
255 100 |
|
|
|
|
|
|
Таблица соответствия моделей со старой маркировкой
Рентгеновские питающие устройства
|
УРПС - 17
Предназначено для работы в составе цифровых рентгенографических установок.
Рабочее напряжение на рентгеновском излучателе |
120 кВ |
Макс. выходная мощность |
22 кВт |
Анодный ток рентгеновской трубки |
Стабилизированный |
Режимы раскрутки анода рентгеновской трубки |
3000 об/мин
10000 об/мин |
Входная сеть |
~380В 3фазы. |
Имеется возможность переключения рабочих фокусов рентгеновского излучателя.
Характеристики ( pdf )
Стоимость: По запросу. |
|
УРПС - 18
Предназначено для работы в составе цифровых рентгенографических установок.
Рабочее напряжение на рентгеновском излучателе |
120 кВ |
Макс. выходная мощность |
8 кВт |
Анодный ток рентгеновской трубки |
Стабилизированный |
Режимы раскрутки анода рентгеновской трубки |
3000 об/мин
10000 об/мин |
Входная сеть |
~380В 3фазы. |
Имеется возможность переключения рабочих фокусов рентгеновского излучателя.
Характеристики ( pdf )
Стоимость: По запросу. |
|
УРПС - 20
Предназначено для работы в составе рентгенографических систем контроля.
Рабочее напряжение на рентгеновском излучателе |
120 кВ |
Макс. выходная мощность |
4 кВт |
Анодный ток рентгеновской трубки |
Стабилизированный |
Режимы раскрутки анода рентгеновской трубки |
1000 об/мин |
Входная сеть |
~220В 1фаза. |
Имеется возможность переключения рабочих фокусов рентгеновского излучателя.
Характеристики ( pdf )
Стоимость: По запросу. |
Высоковольтные источники прочие
Здесь представлены высоковольтные источники питания, разработанные по ТЗ заказчиков, для различных сфер применения.
|

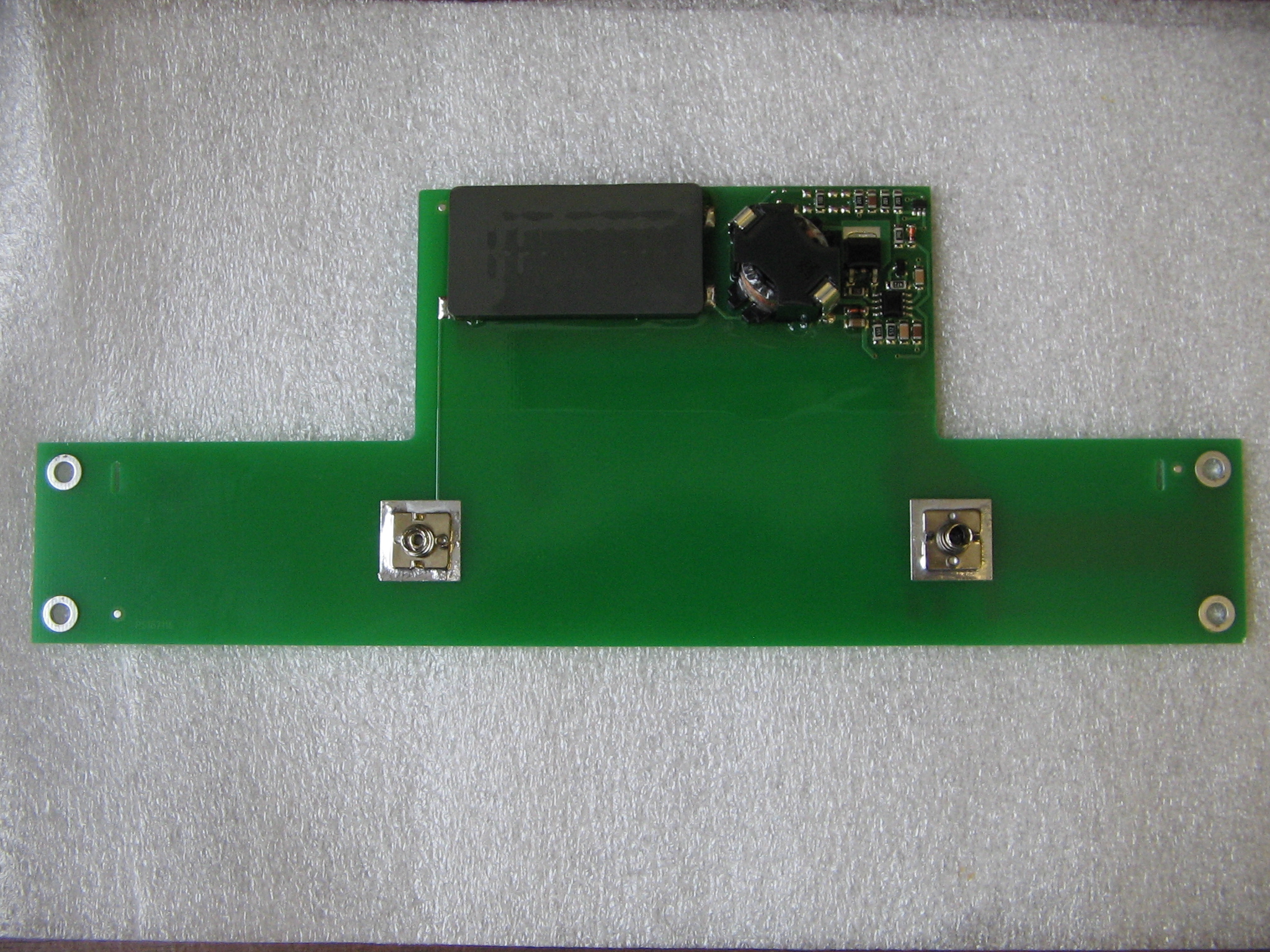

ИВН - А150
Источник высокого напряжения
имеет один высоковольтный выход с отрицательной полярностью с нестабилизированным напряжением до -8кВ. Максимальный выходной ток 150мкА. Напряжение питания постоянное (+10 .. +14)В.
Характеристики ( pdf ) |
|
ИВН - А280
Источник высокого напряжения
имеет один высоковольтный выход с положительной полярностью с нестабилизированным напряжением до +8кВ. Максимальный выходной ток 280мкА. Напряжение питания постоянное (+10 .. +14)В.
Характеристики ( pdf ) |
|

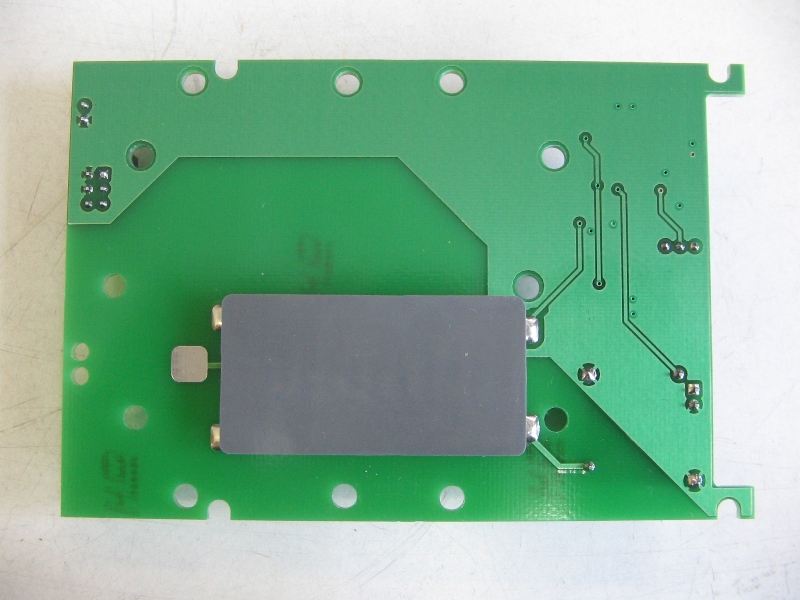

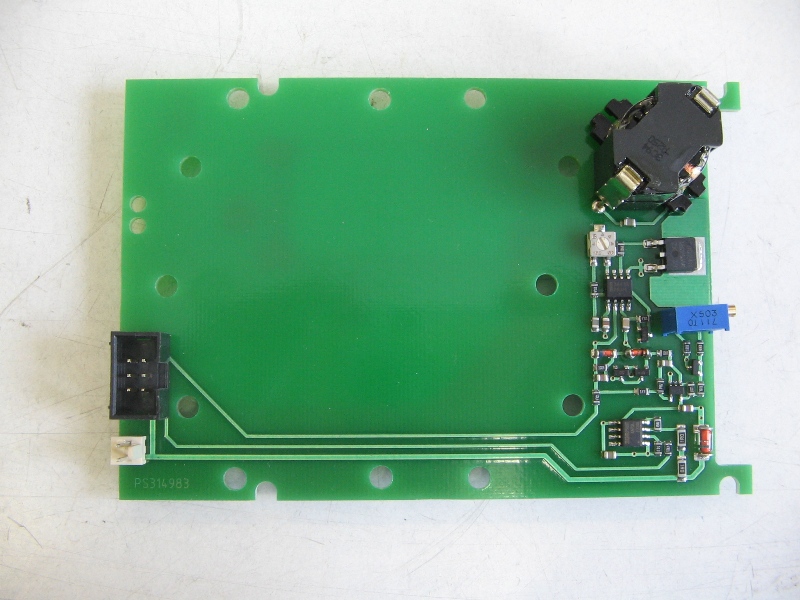

ИВН - П25
Высоковольтный источник питания предназначен для работы в составе пылеанализатора "Атмас". Источник имеет один высоковольтный выход с отрицательной полярностью с нестабилизированным напряжением до -7кВ.
Максимальное выходное напряжение |
-7 кВ |
Диапазон регулировки выходного тока |
(0,5 - 15) мкА |
Выходной ток |
Стабилизированный |
Питание постоянное в диапазоне |
(+11 ... +16) В |
Характеристики ( pdf )
Стоимость: По запросу. |
|

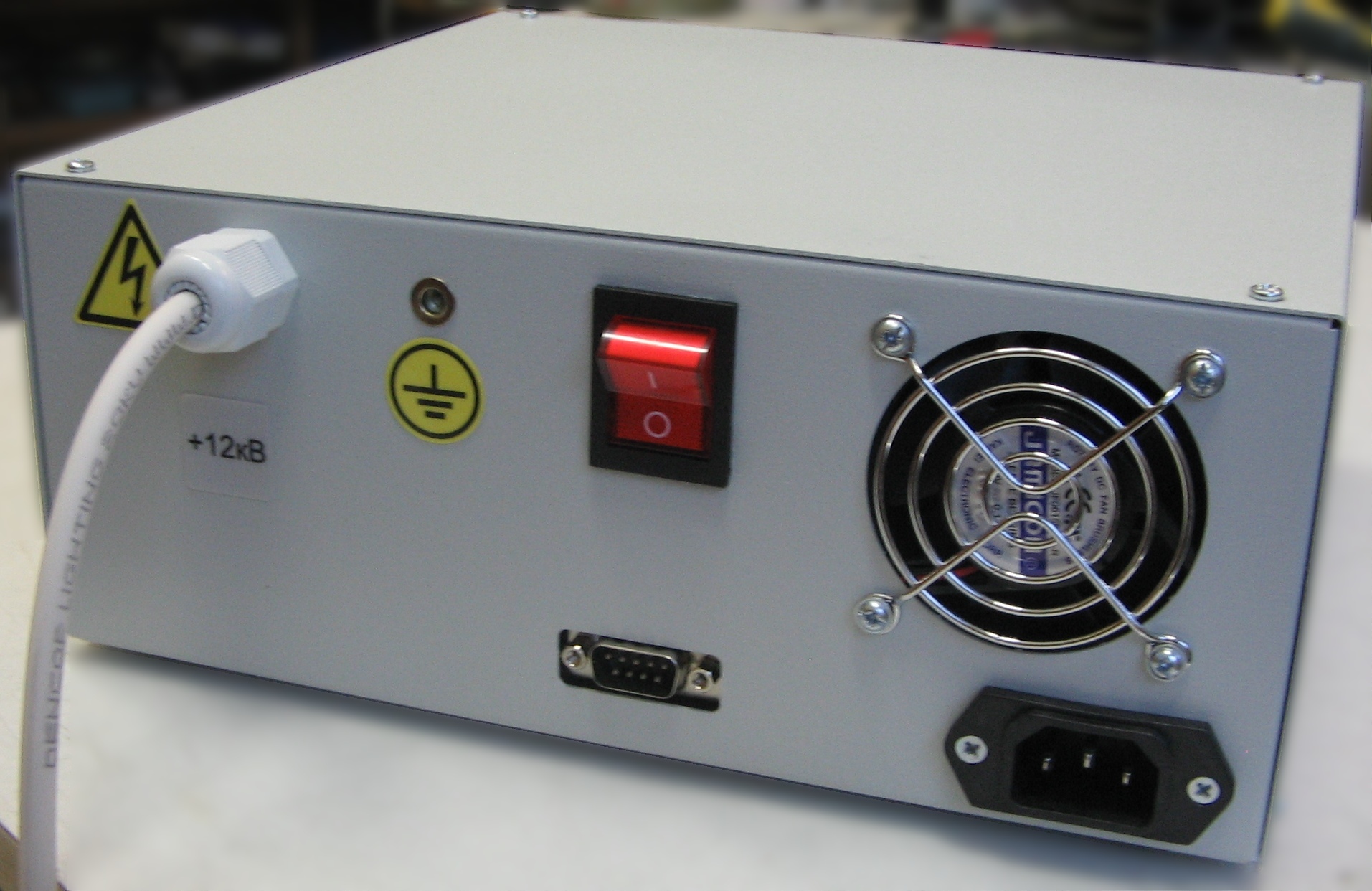

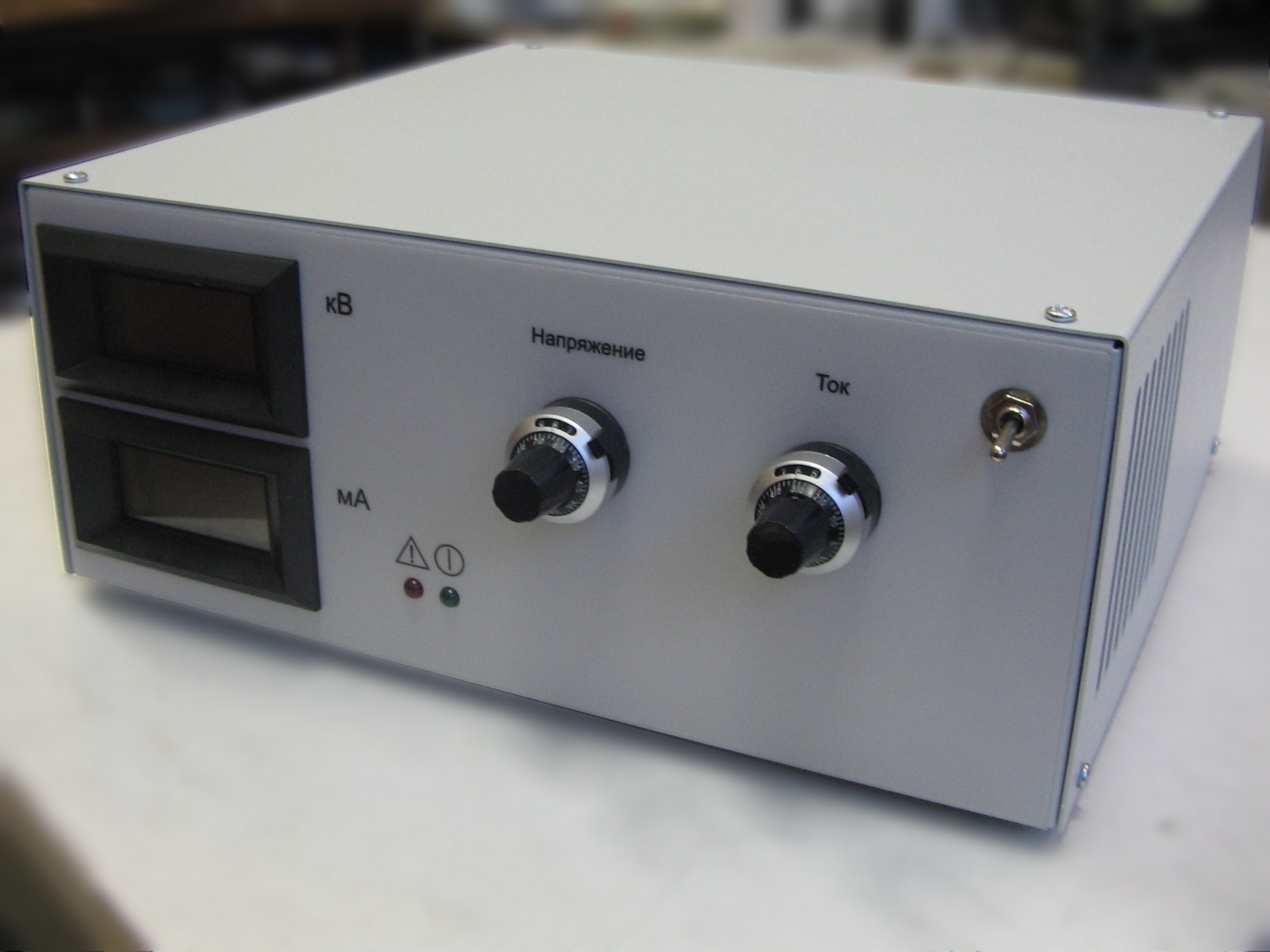

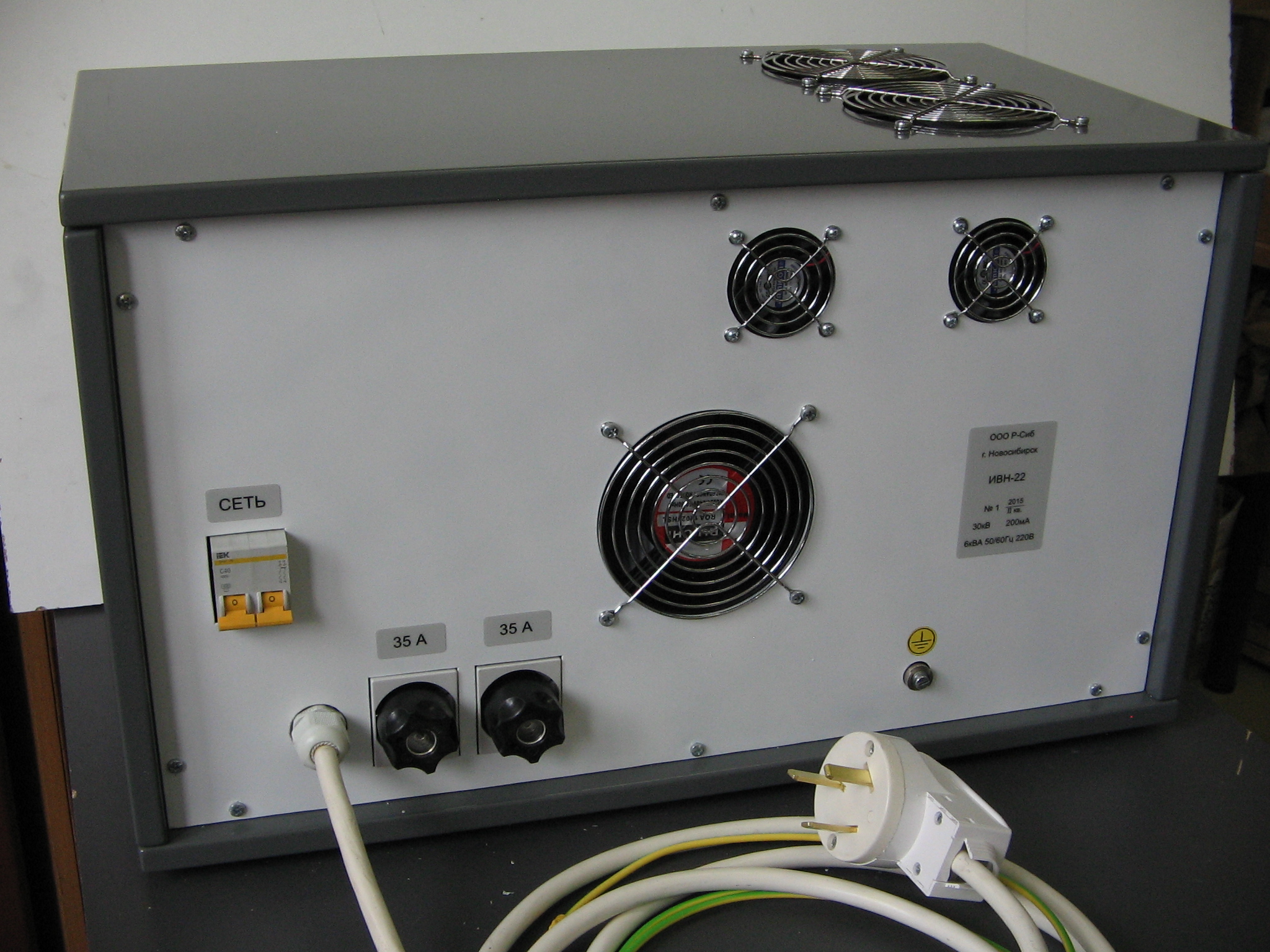

ИВН регулируемый лабораторный
Высоковольтный источник питания предназначен для универсального применения. Источник имеет один высоковольтный выход. Полярность по запросу.
Источник может работать как в режиме стабилизации тока, так и в режиме стабилизации
напряжения. По высоковольтному выходу в схеме управления присутствуют защиты от
перенапряжения и замыкания нагрузки на "землю".
На передней панели расположены: ручки
регулировки высокого напряжения и выходного тока, дисплеи цифровой индикации выходных
параметров, светодиодные индикаторы режимов работы устройства и тумблер включения
высокого напряжения. На задней панели расположены: вывод высоковольтного кабеля, разъем
для подачи питающей сети, тумблер включения устройства, клемма заземления, низковольтный
информационный разъем.
Максимальное выходное напряжение |
40 кВ |
Максимальный выходной ток |
100 мА |
Максимальная выходная мощность |
1500 Вт |
Входная сеть |
~220В 1фаза. |
Характеристики ( pdf )
Стоимость: По запросу.
|
|
ИВН - ВИ5
Высоковольтный источник питания предназначен для работы в составе вакуумного испарителя. Источник имеет один высоковольтный выход с отрицательной полярностью.
Максимальное выходное напряжение |
-8 кВ |
Максимальный выходной ток эмиссии |
600 мА |
Максимальный выходной ток накала |
50 А |
Интерфейс управления |
RS-485 полудуплекс |
Протокол управления |
MODBUS-RTU |
Шаг изменения выходного напряжения |
2.5 В |
Шаг изменения тока эмиссии |
0.25 мА |
Высота блока |
4U |
Входная сеть |
~220В 1 фаза. |
Характеристики ( pdf )
Стоимость: По запросу.
|
|

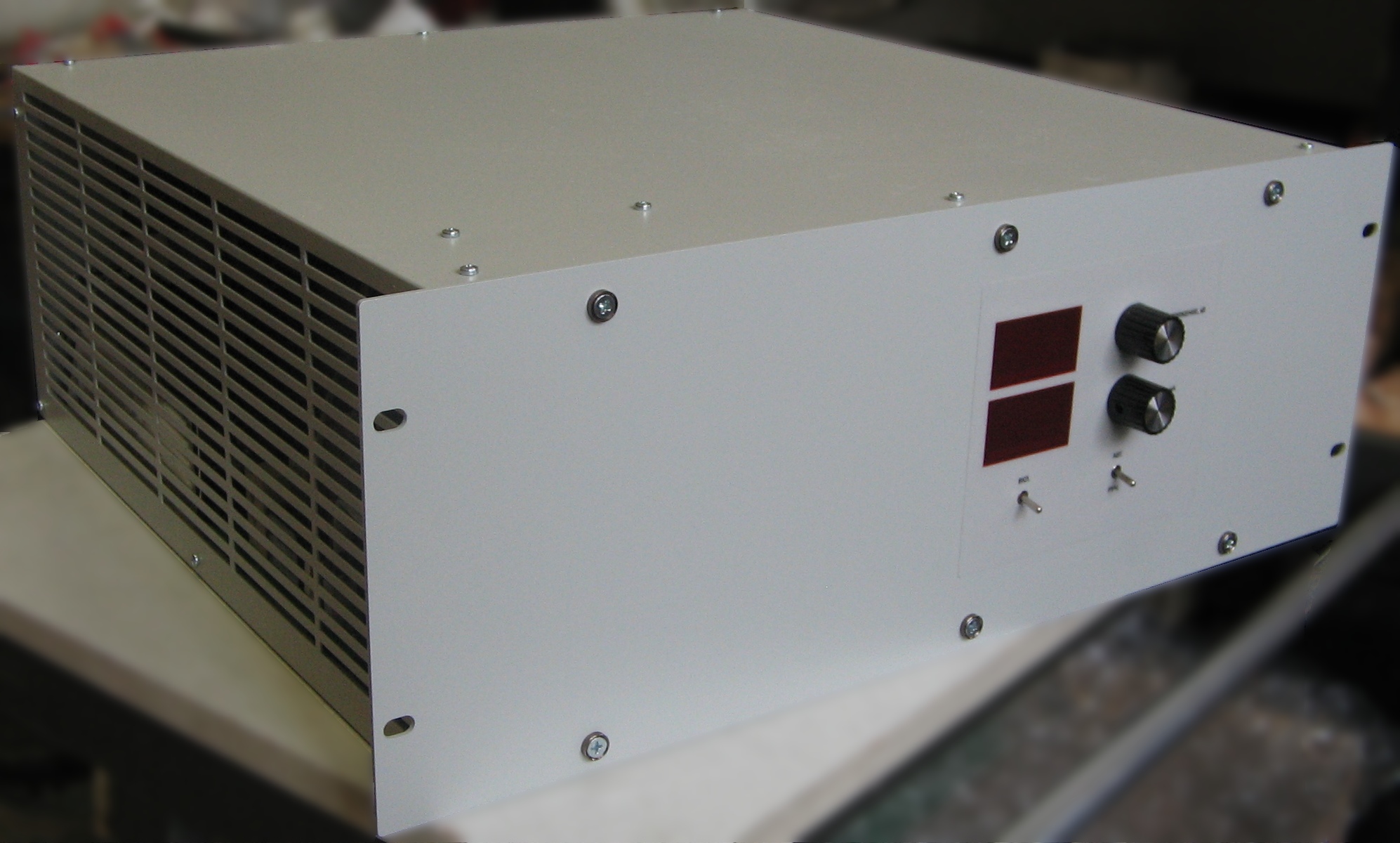

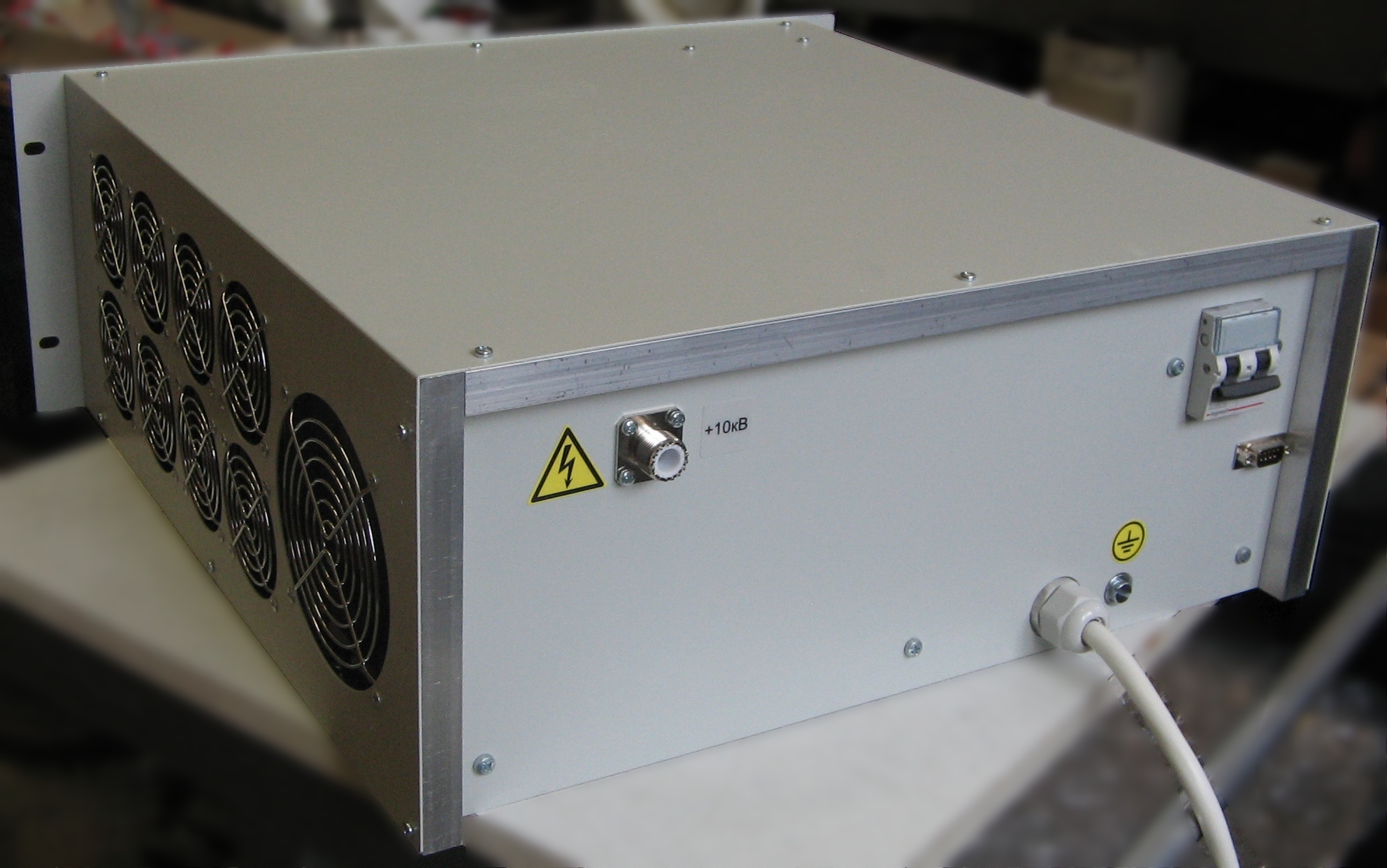

ИВН - 25ПР
Высоковольтный источник питания предназначен для зажигания и поддержания плазмы между двумя электродами в различных средах. Источник выполнен в конструктиве для монтажа в стойку 19" и имеет один высоковольтный выход с положительной полярностью.
Максимальное выходное напряжение |
+10 кВ |
Максимальный выходной ток |
300 мА |
Интерфейс управления |
RS-485 полудуплекс |
Протокол управления |
MODBUS-RTU |
Шаг изменения выходного напряжения |
2.5 В |
Шаг изменения тока |
0.075 мА |
Высота блока |
4U |
Входная сеть |
~220В 1 фаза. |
Характеристики ( pdf )
Стоимость: По запросу.
|
|
ИОН - 1 - П/Н
Высоковольтный источник питания предназначен для питания ионного насоса. Полярность по запросу.
Максимальное выходное напряжение |
+7 кВ, -7 кВ |
Максимальный выходной ток |
10 мА |
Питание постоянное в диапазоне |
(+10 ... +15) В |
Характеристики ( pdf )
Стоимость: По запросу.
|
Производство
|

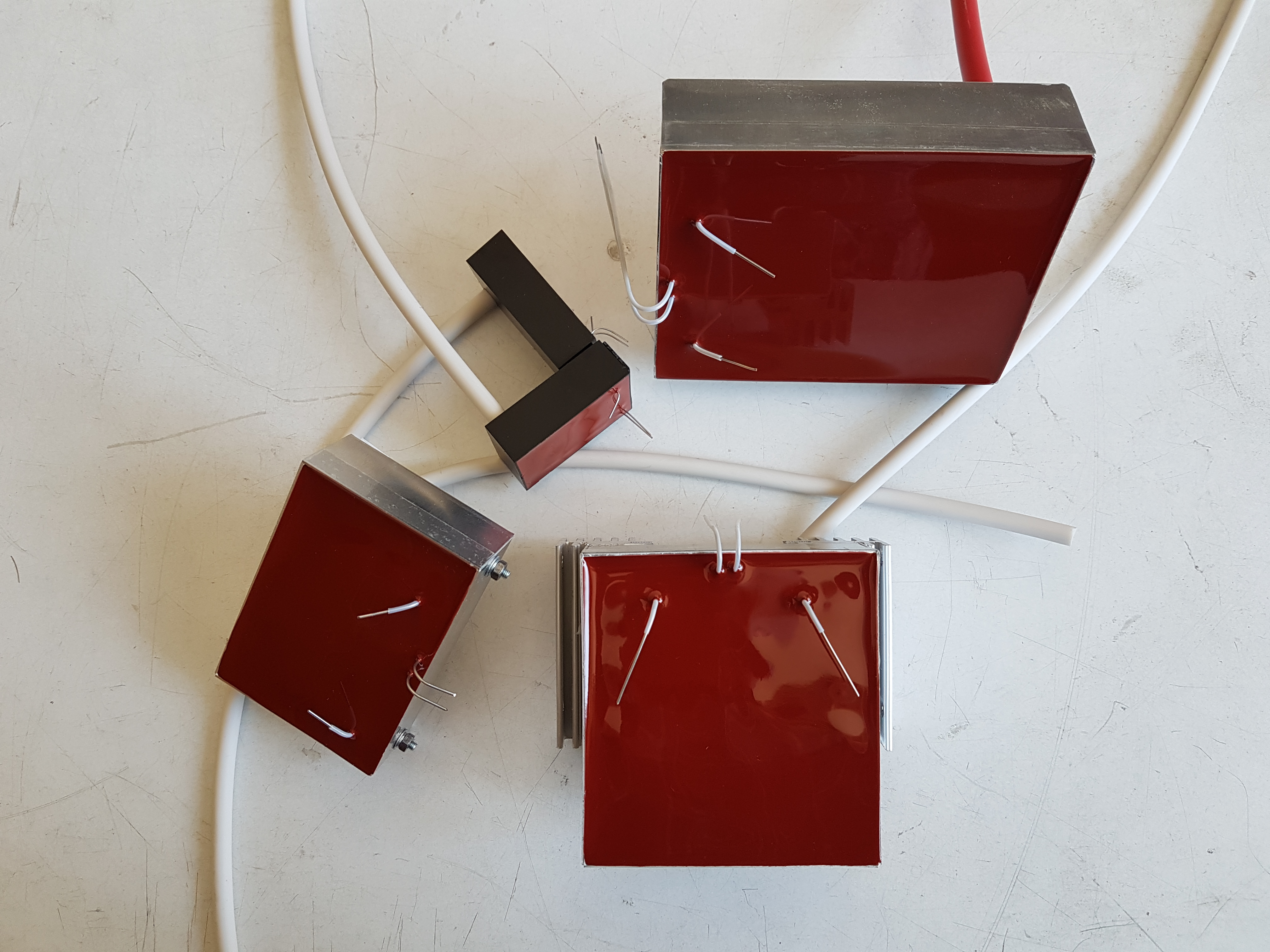

Умножитель напряжения

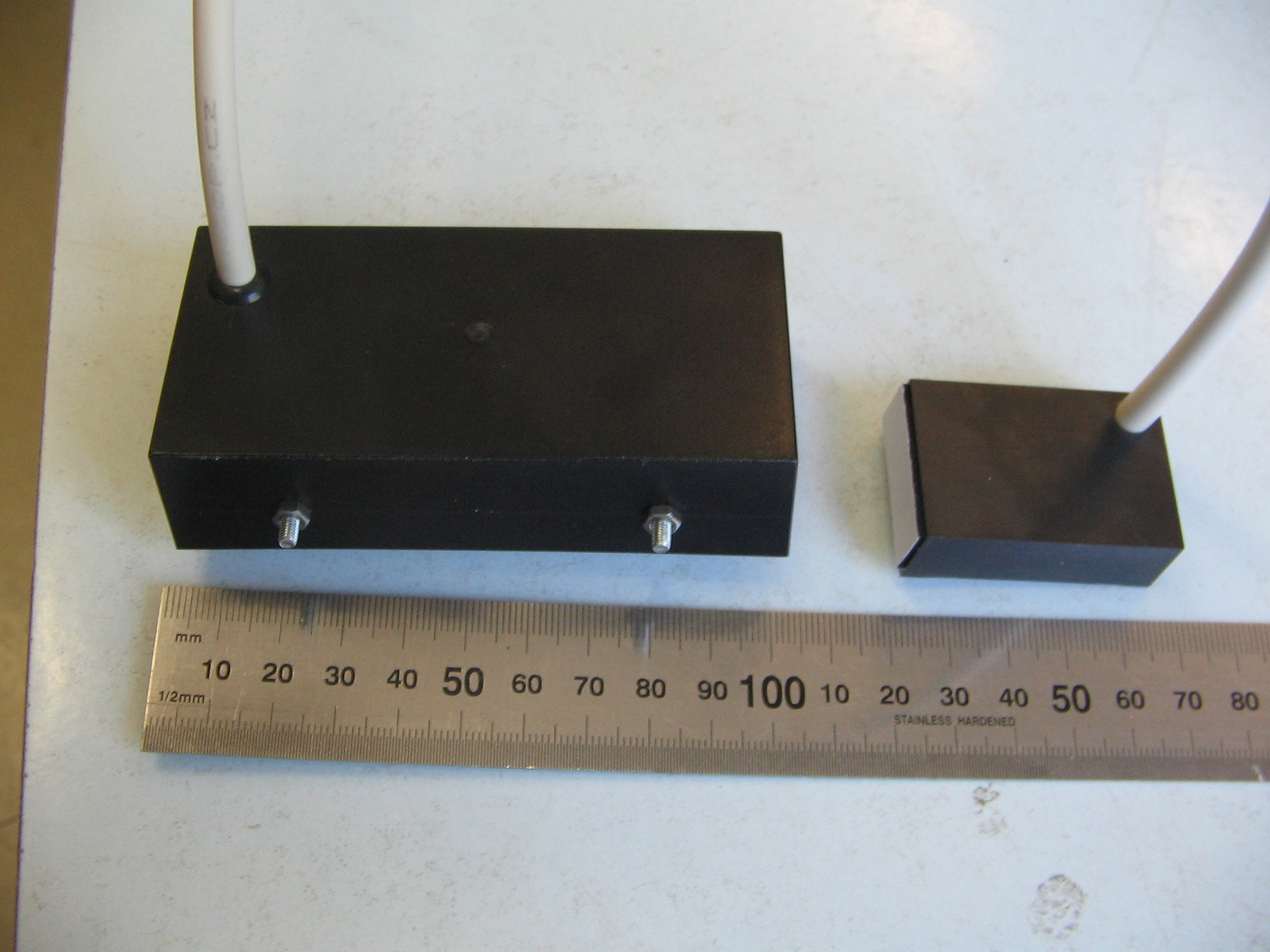

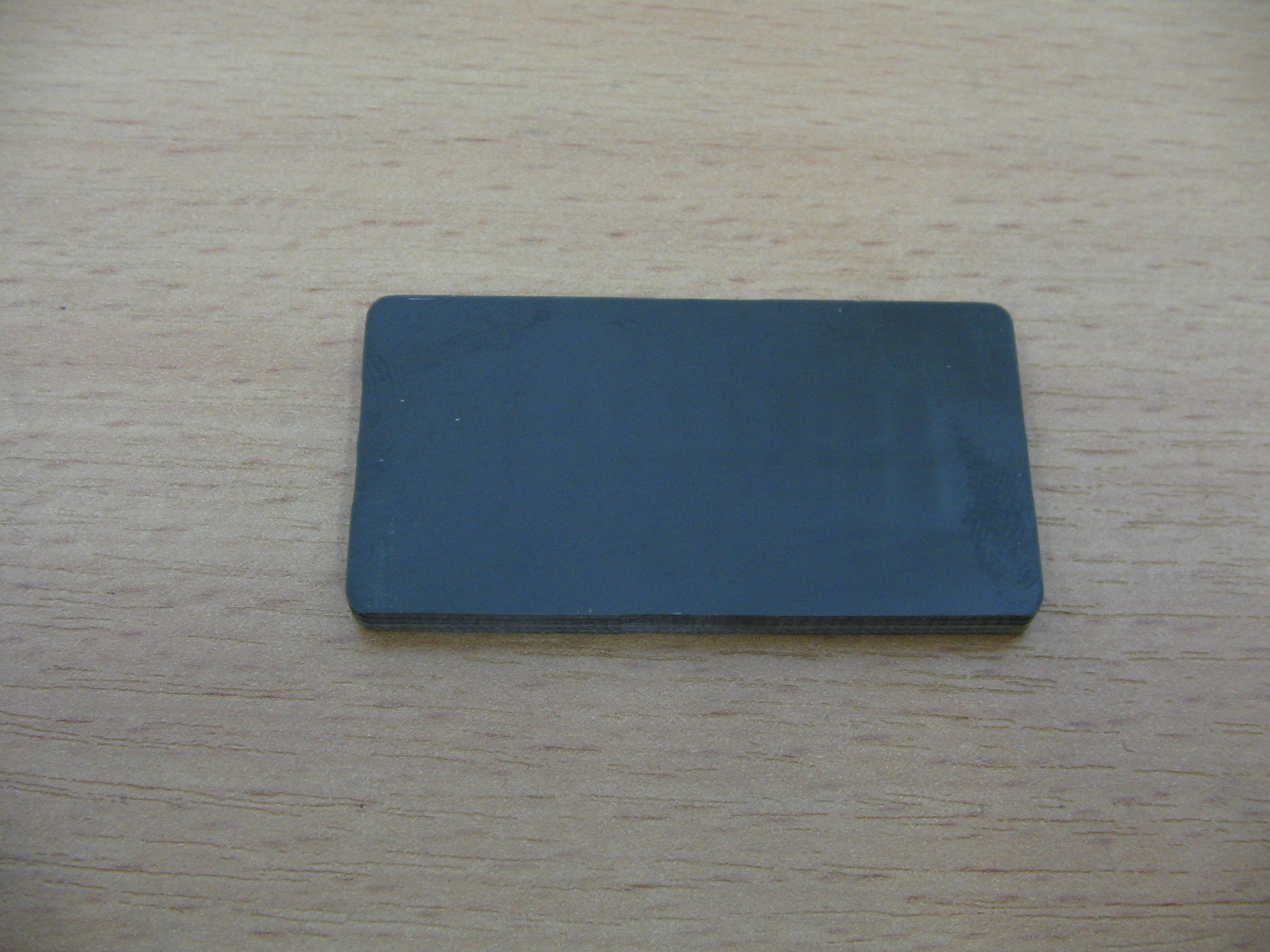

В серии источников ИВН-А мы используем умножители напряжения собственного производства. Умножитель представляет собой залитый компаундом отдельный модуль с планарными выводами для поверхностного монтажа. В модуле смонтированы высоковольтные диоды и конденсаторы, а также демпферный резистор последовательно с выходом. Опционально в модуль можно установить высоковольтный резистор делителя для измерения выходного напряжения.
В корпусных источниках питания используются выводные умножители напряжения. Собственное производство позволяет изготавливать умножители разных кофигураций и на разные напряжения в кратчайшие сроки.
Для заливки умножителей применяются импортные полиуретановые компаунды с хорошей электропрочностью и теплопроводностью.
Характеристики ( pdf )
|
|

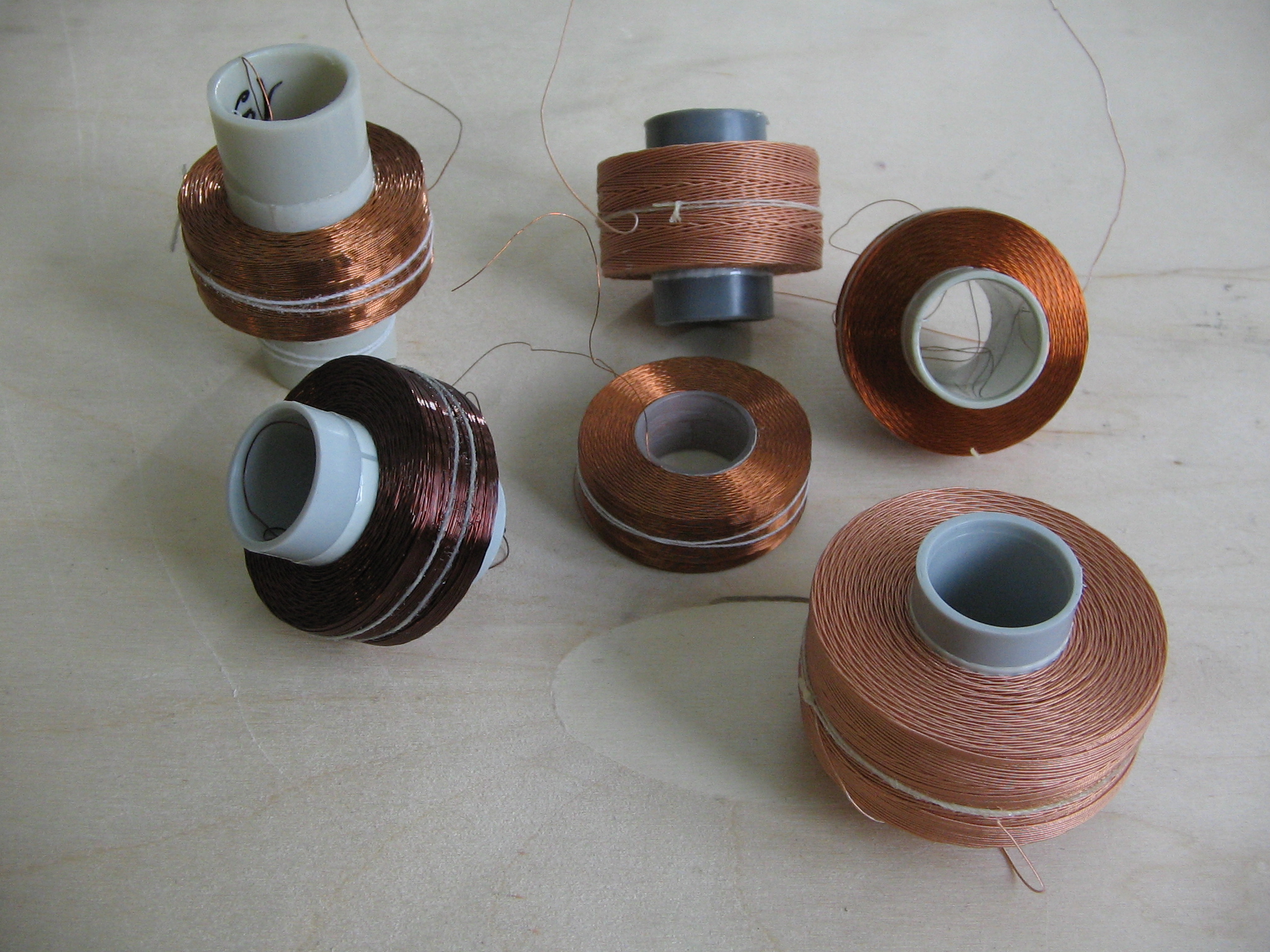

Высоковольтные обмотки
Для производства высоковольтных обмоток трансформаторов у нас имеется собственный намоточный участок. Намотка выполняется типом "универсаль" и производится на автоматических намоточных станках. Такой тип намотки позволяет снизить паразитную выходную емкость, увеличивая КПД высоковольтного источника, и обеспечивает одинаковое межвитковое напряжение по всей высоте обмотки.
Использование автоматических станков обеспечивает исключительную технологичность, повторяемость и надёжность изделий.
Характеристики ( pdf ) |
|
